При работе в ВЦ, за дисплеем операторы испытывают повышенную интенсивность работы, ее монотонность, специфический характер зрительной работы, повышенные тепловыделения от оборудования, воздействие шума, излучений, вредных веществ, неудовлетворительные условия световой среды в помещении и освещение на РМ.

Режим труда и отдыха должен быть рациональным с проведением общих оздоровительных мероприятий (производственной гимнастики, сеансов психофизиологической разгрузки, витаминизация и др.).

Рабочие места операторов дисплеев следует размещать в специально выделенных помещениях, отвечающих гигиеническим требованиям в отношении площади по СН 245-71, условий естественного освещения и вентиляции. В качестве таких помещений наиболее подходят помещения с северной, северо-восточной или северо-западной ориентацией светопроёмов. РМ оператора должно состоять из стола с размещенном на нем экраном, клавиатурой и подставкой под документ, кресла, подставки для ног. При этом размеры стола зависят от размеров экрана.

Рабочее кресло должно быть подвижно и иметь пять опор, чтобы исключить опрокидывание. Сиденье должно быть удобным, иметь закругленные края, наклоняться по отношению к горизонтам вперед на 2° и назад на 14°. Оно должно быть покрыто латексом толщиной около 10 мм, сверху которого накладывают влагонепроницаемый материал.

На РМ операторов дисплеев должны обеспечиваться оптимальные параметры микроклимата, уровень освещенности не менее 400 лк (аварийное освещение 5% от рабочего) и уровень шума не более 50 дБА.

Отмечено, что дисплеи выделяют рентгеновское, радиационное, видимое и ульрафиолетовое излучение. В целях предосторожности рекомендуют ограничивать продолжительность работы с экраном дисплея, не размещать дисплеи концентрировано в помещениях с дисплеями ионизаторы воздуха, чаще проветривать помещение и 1 раз в смену очищать экран от пыли.

Лист

Через глаза человек получает около 90% всей информации. Ее поступление во многом зависит от освещения. При неудовлетворительном освещении человек напрягает зрительный аппарат, что ведет к ухудшению зрения и состояния организма в целом. Одновременно человек теряет ориентацию среди оборудования, что повышает опасность его травмирования.

Освещение РМ должно быть сходно по спектральному составу с солнечным светом как наиболее гигиеничным; достаточным и соответствовать СниП II-4-79; равномерным и устойчивым; без резких теней и блеклости в поле зрения; соответствующей цветности и не являться источником дополнительных вредных и опасных факторов.

В зависимости от источника света освещение может быть естественным, искусственным и совмещенным. По функциональному назначению освещение подразделяется на рабочее, аварийное, эвакуационное и дежурное. Рабочее освещение использует естественный и искусственный свет, а другие виды освещения – только искусственный свет.

Искусственное освещение применяется в темное время суток и в помещениях, где нет естественного освещения. Источниками искусственного освещения являются лампы накаливания (ЛН) и газоразрядные лампы (ГРЛ). Выбор искусственных источников света производят по СНиП II - 4-79 в зависимости от характера зрительных работ по цветоразличению.

Задание на расчет

Рассчитать методами удельной мощности и светового потока потребное количество светильников с ЛЛ для общего освещения помещения с электро-вычислительной техникой по данным табл. 1 и разместить светильники на плане помещения. При этом минимальная освещенность 500 лк; высота рабочей поверхности от пола - 0,8 м; коэффициент отражения света от потолка rп = 70-50%, стен rс = 50% и рабочей поверхности rр = 30-10%.

Исходные данные (табл. 1)

Расчет

Светотехнический расчет реализуется в три этапа. На подготовительном этапе устанавливаются размеры помещения, где необходима осветительная установка, и проводится выбор:

¨ системы освещения – общая или комбинированная (общая+местная). Она определяется характером и особенностями зрительных работ, выполняемых в помещении.

¨ вида освещения – рабочее, аварийное, эвакуационное, охранное или дежурное;

¨ типа источника света;

¨ нормируемых минимального значения искусственной рабочей освещенности Emin и параметров качества освещения;

¨ типа светильника с учетом его назначения, светотехнических характеристик, конструктивного исполнения и экономической эффективности.

Все эти данные указаны в задании на расчет.

Курсовая работа

Изм

Лист

№ докум

Подп.

Дата

Разраб.

Расчетно-конструктивные решения по основным СКЗ работников помещения при нормальном и аварийном режимах работы

Лит.

Лист

Листов

Пров.

У

ТГТУ ИСЭ-52

Н.контр.

Утв.

На втором этапе выполняется расчет потребного количества светильников для конкретного помещения, для чего применяется метод удельной мощности и светового потока, когда применяют только один тип лампы и светильника.

1. Высота , м, подвеса светильника над рабочей поверхностью:

h = H-hp-hc = 4,2-0,8-0,7 = 2,7 (м),

где Н - высота помещения, м; hp – высота рабочей поверхности от пола, м, hc - высота свеса светильника от основного потолка, м.

2. Освещаемая площадь помещения, м2:

S = A*B = 12*6 = 72 (м2),

где А и В - длина и ширина помещения, м.

3. Для расчета освещения методом удельной мощности находят удельную мощность Pm и значения величин Кт и Zт.

Для светильников с ЛЛ вначале определяют условный номер группы выбранного светильника по табл. 3-2 книги [1] (для светильника ЛСОО2-2*65 - группа 7),

Затем в табл. 5-41. 5-49 книги [1] находим ( с учетом h=2,7м, S=72(м2):

Pm = 7,3 Вт/м2; Кт = 1,5; Zт = 1,1.

При этом для светильников с ЛЛ Рm дана для Еmin = 100 лк, поэтому следует произвести пересчет для Emin = 500 лк:

Ру = Рm*Еmin/Е100 = 7,3*500/100 = 36,5 (Вт/м2).

4. Определяют суммарную мощность, Вт, для освещения заданного помещения по формуле:

PS=Pу*S*Кз*Z/(Кт*Zт),

где Кз - коэффициент запаса, устанавливаемый табл. 3 СНиП [ 3 ]; Z=1,3 - коэффициент неравномерности освещения (по СНиП II-4-79 для зрительных работ I-III разрядов при ЛЛ); Кт и Zт - принятые выше коэффициенты запаса и неравномерности.

PS = 36,5*72*1,5*1,3/(1,5*1,1) = 3106 (Вт),

5. Находят потребное количество светильников, шт., по формуле:

Nу=PS/(ni*Рл),

где Рл - мощность лампы в светильнике, Вт; ni - число ЛЛ в светильнике, шт. (находят по таблицам 3-9, 3-11 и 3-12 книги [1] или табл. 12.4 и 13.1 книги [2]).

Дробное значение Nу округляют до целого большего числа:

Nу = 3106/(2*65) = 23,89 (шт.).

Округлив, принимаем для дальнейших расчетов Nу= 24 шт.

6. Для расчета освещения методом светового потока вычисляют индекс помещения по формуле:

i = S/(h*(A+B)) = 72/(2,7*(12+6)) = 1,48,

7. С учетом i, коэффициентов отражения потолка (rп), стен (rс) и рабочей поверхности (rр) , типа выбранного светильника с ЛЛ и найденной группы светильника (по табл. 3-2 книги [1]) определяют коэффициент светового потока h, % по табл. 5-11...5-18 книги [1]:

h = 30%.

8. По табл. 4.15 и 4.17 книги [2] находят световой поток заданной (принятой) лампы Фл, лм:

Фл=4800 лм.

9. Определяют потребное количество светильников, шт., по формуле:

Nc=100*Emin*S*Kз*Z/(ni*Фл*h*Кg),

где Кg - коэффициент затенения для помещений с фиксированным положением работающего (конторы, чертежные, помещения с ПЭВМ и др.), равный 0,8...0,9, остальные обозначения расшифрованы выше:

Nc = 100*500*72*1,5*1,3/(2*4800*30*0,8) = 30,5 (шт.)

Округлив, принимаем для дальнейших расчетов Nс = 31 шт.

Сравнивая Nc с Nу, полученным при расчете методом удельной мощности получаем, получаем N = Nс = 31 шт. Метод светового потока является более точным, поэтому значение Nc принимают к размещению как величину N.

Лист

На третьем этапе разрабатывается рациональная схема равномерного размещения светильников N в помещении.

1. Светильники с ЛЛ в помещении располагаются рядами - параллельно оконным проемам.

2. Производится расчет расстояния, м, между рядами по формуле:

L = l*h,

где l - коэффициент, зависящий от типа кривой силы света (КСС), который определяется по табл. 9.5 книги [2]. Для данного случая тип КСС - Г, следовательно l=0,8.

L = 0,8*2,7 = 2,16 (м).

3. Определяется максимальное расстояние lK, м, от крайних рядов светильников до стен по формуле:

lK ≤ (0,4..0,5)L = 0,5*2,16 = 1,08 (м).

4. В нашем случае светильники будут расположены в рядах без разрывов так как длина помещения А(12м) приблизительно равна произведению числа светильников в ряду на длину одного светильника.

5. Для определения числа рядов используют суммарную длину светильников:

l∑=N*lC,

где lC – длина светильника, м, принимаемая по табл. 3-9 и 3-11 книги [1] (в нашем случае lC = 1565 мм).

l∑ = 31*1,565 = 48,515 (м).

6. Так как l∑ > А (48,515>12), то количество рядов:

nР = l∑/А = 48,515/12 = 4,05;

округляя до большего целого числа получаем nР=5 (при nР>5 и В<15 можно использовать сдвоенные или строенные светильники).

Находим число светильников в ряду по формуле:

nл = N/nР = 31/5 = 6,2;

округляя до целого большего целого числа получаем nл = 7.

Определяем общее количество светильников, шт.:

Nл= nл * nР =7*5=35 (шт.),

где nл - количество светильников с ЛЛ в ряду, шт.; nР – число рядов светильников по ширине помещения, шт.

7. Определяем фактическую освещенность Еф (Nл>N, значит размещение светильников выполнено правильно), лк:

Еф = (N*ni*Фл*h*Кg)/100*S*Kз*Z,

Еф = (35*2*4800*30*0,8)/100*72*1,5*1,3= 574,4 лк;

То есть Eф≥Еmin , следовательно перерасчитывать световой поток не требуется.

Аварийное освещение.

Потребное количество светильников для аварийного освещения рассчитывается методом светового потока по формуле

Nав=100*Emin*S*Kз*Z/(ni*Фл*h*Кg);

при этом принимается Eпmin=20 лк для продолжения работы на ЭВМ и Eэmin=0,5 лк для эвакуации людей из помещения.

В первом случае:

NПав = 100*20*72*1,5*1,3/(2*4800*30*0,8)=1,22≈2;

во втором:

NЭав = 100*0,5*72*1,5*1,3/(2*4800*30*0,8)=0,03≈1.

Итак, для продолжения работы в случае аварии останется включенным три светильника, для эвакуации будет достаточно одного светильника.

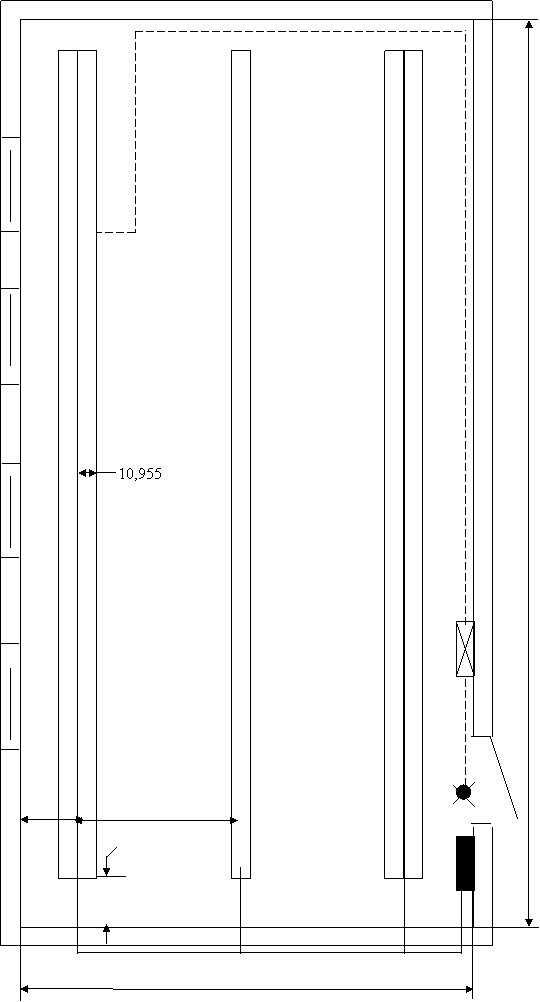

Конструктивные решения по размещению светильников в помещении приведены в приложении 1.

Лист

Кондиционирование воздуха (КВ) - это автоматическое поддержание в закрытых помещениях (кабинах) всех или отдельных параметров воздуха (t, φ,υ и чистоты воздуха) с целью обеспечения оптимальных микроклиматических условий, наиболее благоприятных для самочувствия людей, ведения технологического процесса и обеспечения сохранности ценностей культуры. Для этого применяются специальные агрегаты - кондиционеры. Они обеспечивают прилив наружного и рециркуляционного воздуха, его фильтрацию, охлаждение, подогрев, осушку, увлажнение, перемещение и другие процессы. Работа кондиционера, как правило, автоматизирована.

По холодоснабжению кондиционеры подразделяются на автономные и неавтономные. В первых холод вырабатывается встроенным холодоагрегатом, а в неавтономных снабжается централизованно. Центральные кондиционеры являются неавтономными (секционного или блочно-секционного типа), а местные - автономными (в виде одного шкафа).

Задание на расчет

Спроектировать местную СКВ на автономных кондиционерах для помещения с ЭВМ по данным табл. 2. При этом избытки явного тепла зимой составляют 65% от летних, этиловый спирт применяют при профилактике ЭВМ.

Исходные данные (табл. 2)

Расчет

1. Выбор схемы воздухообмена по удельной тепловой нагрузке, Вт на 1 м2 площади пола, определяемой по формуле:

q = QЯИЗБ /S = 9400/72 = 130,6 (Вт/м2),

q =130,6 Вт/м2 < 400 Вт/м2, следовательно выбираем схему «сверху-вверх».

2. Расчет потребного количества воздуха Lсг, м3/ч, для обеспечения санитарно-гигиенических норм для данного помещения по формулам:

Lя=3,6*QЯИЗБ / (1,2(ty-tп));

где Lя – потребный расход воздуха при наличии избытков явной теплоты; ty и tп - температура воздуха, соответственно удаляемого из помещения и поступающего в это помещение, ОС.

При наличии выделяющихся ВВ (пар, газ или пыль - mвр, мг/ч) в помещении потребный расход воздуха, м3/ч:

Lвр= mвр / (Сд-Сп);

где Сд – концентрация конкретного ВВ, удаляемого из помещения, мг/м3 (принимают равным ПДК рабочей зоны по ГОСТ 12.1.005-88); Сп - концентрация ВВ в приточном воздухе, мг/м3 (принимаем Сп=0 в рабочей зоне для помещений с ЭВМ).

При вычислении потребного расхода воздуха при наличии избытков тепла разницу ty-tп рекомендуется принимать равной 10 ОС:

LЯТ=3,6*9400/(1,2*10) = 2820 (м3/ч).

Для холодного времени года примем QЯИЗБХ = 0,65QЯИЗБТ:

LЯХ=3,6*0,65*9400/(1,2*10) = 1833 (м3/ч).

Лист

По пыли: LПВР= 2300/6= 383,3 (м3/ч).

По парам спирта: LСВР= 190000/1000 = 190 (м3/ч).

Затем принимаем максимальную величину из LЯТ, LЯХ, LПВР и LСВР за Lсг:

Lсг= 2820 м3/ч

и определим предельное регулирование в холодный период года LХсг (максимальная величина из LЯХ, LПВР и LСВР):

LХсг=1833 м3/ч.

3. Определим потребное количество воздуха LБ, м3/ч для обеспечения норм взрывопожарной безопасности по наличию взрывоопасной пыле- (LПБ) и паровоздушной (LСБ) смесей:

LБ = mвр/(0,1*Снк-Сп),

где Снк – нижний концентрационный предел распространения (НКПР) пламени по газо- паро- и пылевоздушной смесям (по ГОСТ 12.1.041-83 НКПР по пыли равен 13..25 г/м3, а расчетный НКПР по этиловому спирту - 68 г/м3); Сп = 0.

LПБ = mПВР/(0,1*СПНК - СПП) = 2,3/(0,1*13-0) = 1,77 (м3/ч);

LСБ = mСВР/(0,1*ССНК - ССП) = 190/(0,1*68-0) = 27,9 (м3/ч).

LПБ < LCБ, следовательно принимаем итоговую величину по взрывопожарной безопасности

LБ = 27,9 м3/ч.

4. Потребное количество кондиционируемого воздуха для данного помещения (Lп) - наибольшая величина из Lсг и LБ, т. е.

Lп = 2820 м3/ч.

5. Рассчитаем минимальное количество наружного воздуха на работающих данного помещения Lmin по формуле:

Lmin=n*m*Z,

где n - число работающих в помещении в наиболее многочисленную смену, чел.; m - норма воздуха на одного работающего, м3/ч (m=60 м3/ч для помещений с ЭВМ согласно п. 4.18 СН 512-78); Z - коэффициент запаса (1,1..1,5).

Lmin=3*60*1,5 = 270 (м3/ч).

Lп > Lmin, следовательно Lп=2820 м3/ч является потребной производительностью местной СКВ по воздуху с подачей Lmin=270 м3/ч наружного воздуха и регулированием ее до LХсг=1833 м3/ч в холодный период года.

6. Выбор типа автономного кондиционера для обеспечения выбранной схемы воздухообмена в помещении.

Остановимся на кондиционерах типа БК, т.к СКВ должна обеспечиваться не менее, чем двумя кондиционерами, а самый маломощный кондиционер из серии КТА обеспечивает избыточный воздухопоток для нашего случая.

7. Рассчитаем число автономных кондиционеров по формулам:

nВ = Lп*Кп/Lв;

nХ = QЯИЗБ / Lх,

где Lп – потребное количество кондиционируемого воздуха для заданного помещения, м3/ч; Кп – коэффициент потерь воздуха, принимаемый по табл. 1 СНиП [9] (для кондиционеров, установленных в кондиционируемом помещении Кп=1); Lв и Lх - воздухо- и холодопроизводительность выбранных сочетаний кондиционеров соответственно м3/ч и Вт (принимают по табл. 5.1 практикума или справочникам); QЯИЗБ.- избытки явного тепла в помещении, Вт.

Произведем расчет для кондиционеров:

Лист

БК-1500:

nВ3 = 2820*1/400 = 7,05 » 8;

nХ3 = 9,4/1,74 = 5,4 » 6.

БК-2000:

nВ4 = 2820*1/500 = 5,64 » 6;

nХ4 = 9,4/2,3=4,08 » 5.

БК-2500:

nВ5 = 2820*1/630 = 4,5 » 5;

nХ5 = 9,4/2,9 = 3,24 » 4.

БК-3000:

nВ6 = 2820*1/800 = 3,5 » 4;

nХ6 = 9,4/3,48 = 2,7 » 3.

8. К установке принимают наибольшее число для каждого сочетания кондиционеров nУ, найденное по воздухо- и холодопроизводительности и округленное до целого большего значения, т. е. nВ <= nУ >= nХ:

9. nУ1 = 8;

nУ2 = 6.

nУ3 = 5;

nУ4 = 4.

Выбираем минимальное nУ1 = 5 и nУ2 = 4, соответствующие кондиционерам БК-2500 и БК-3000. Окончательно выбираем 2 кондиционера БК-2500 и 2 кондиционера БК-3000. Это значение конструктивно размещается в данном помещении.

Конструктивные решения по размещению кондиционеров в помещении приведены в приложении 2.

АЭС являются потенциальными источниками радиоактивного заражения (РЗ) ОС. Это происходит при аварийных ситуациях на ядерных реакторах, в хранилищах отработанного ядерного горючего или в хранилищах радиоактивных отходов. Как правило такие ситуации завершаются выбросами:

а) пороговой фазы ( при аварии без разрушения активной зоны ядерного реактора) на высоту 150-200 м в течении 20-30 мин. с выбросом радиоактивных изотопов;

б) продуктов деления ядерного горючего ( при аварии с разрушением активной зоны ядерного реактора) на высоту до 1км с последующим истечением струей радиоактивного газа на высоту до 200м. При этом большая часть активности выносится при истечении этого газа до тех пор, пока не загерметизируют поврежденный реактор. При выносе менее 3% процентов продуктов деления ядерного горючего из реактора зоны сильного и опасного РЗ не образуется.

Как внешнее РЗ, так и внутреннее поражение (ВП) опасны для человека. Наиболее опасным для человека является ВП, т.к. радионуклиды поступают в органы дыхания, кишечно-желудочный тракт , а затем перераспределяются в критические органы и накапливаются в организме на длительное время. Поэтому для выявления зон РЗ местности и ВП человека проводят расчет (прогноз) на случай возможной аварии на АЭС. Затем подбирают режим радиационной защиты (РРЗ) для обслуживающего персонала объекта, попавшего в соответствующую зону РЗ и ВП.

Лист

Задание на расчет

Выполнить прогнозирование по исходным данным, приведенным в табл. 3, возможных зон РЗ местности и ВП человека на случай аварии на АЭС с разрушением реактора (количество выброшенных веществ Ак = 10% активности; скорость ветра υ10 = 5 м/с, направление ветра a10 = 2700). Оценить обстановку на ОЭ с рабочим поселком и осуществить выбор режима радиационной защиты (РРЗ) работающих ОЭ и населения поселка. Представить итоговый вывод с инженерными решениями на случай аварии на АЭС.

Табл. 3

Время аварииТав, ч

Установленная доза Дуст, бэр

Удаление ОНХ от АЭС Lo, км

Все номера таблиц из [6].

1. Определяем категорию степени вертикальной устойчивости атмосферы (СВУА) по табл. 10.1, руководствуясь скоростью ветра на высоте 10 м V10, облачностью и временем суток. В нашем случае - это изотермия (нейтральное состояние).

2. По таблице 10.2 определяем среднюю скорость ветра:

Vср = 5 м/с.

3. Находим по таблице 10.3 размеры зон радиоактивного заражения (РЗ) и (ВП) с дозой до полного распада ДҐ. В нашем случае:

A' с L = 300 км и Ш = 20 км;

A с L = 100 км и Ш = 4 км;

Б с L = 20 км и Ш = 2 км;

В с L = 10 км и Ш = 1 км;

Г не образуется;

Д' с L = 90 км и Ш = 10 км;

Д с L = 44 км и Ш = 5 км;

4. Определяем положение объекта народного хозяйства (ОНХ) на карте местности относительно зон РЗ и ВП. Положение ОНХ относительно зон РЗ и ВП показано в приложении 3. ОНХ находится в зонах: А - умеренного РЗ; Д’ - опасного ВП.

5. Определим время, ч, начала выпадения радиоактивных осадков на ОНХ по формуле:

tВЫП=Lo/3600*Vср = 70000/3600*5 = 3,9 (ч),

где Lо – расстояние от ОНХ до АЭС, м.

6. По табл. 10.4 определяем время формирования радиоактивного облака, ч:

tФОРМ = 3,5 ч; tВЫП = tНАЧ > tФОРМ (3,9 > 3,5), следовательно облако уже сформируется ко времени прихода его к ОНХ, значит над объектом будет происходить выпадение радиоактивных осадков.

7. По таблице 10.3 методом интерполяции определим уровень радиации Р1 после аварии и ДҐ внешнего облучения для зоны А:

Р1 = 0,14+(1,4-0,14) /(100-20)*(100-70) = 0,613 (рад/ч);

Также определим ДҐВНУТ для зоны Д’:

ДҐВНЕШ = 56+(560-56)/(100-20)*(100-70) = 245 (рад).

ДҐВНУТ = 250-(250-30)/(90-44)*(70-44) = 126 (бэр).

8. Для предупреждения внутреннего поражения предусматриваем йодную профилактику, т.е. выдачу медработниками ОНХ йодного калия работающим и населению, находящимся в поселке, до времени tВЫП=3,9 ч.

9. Определим уровни радиации, рад/ч, на ОНХ на различное время (начало выпадения осадков, конец рабочей смены с момента выпадения осадков, конец первых суток и на конец третьих суток) по формуле

Рt=Р1/К,

где К - коэффициент пересчета, принимаемый по табл. 10.5.

Лист

На начало выпадения осадков, т. е. tН=3,9 ч при К=1,975 (найден методом интерполяции):

Р3,9 Ч = 0,613/1,975 = 0,31 (рад/ч);

на конец рабочей смены, т.е. tК = tН+ТР = 3,9+4 = 7,9 ч при К = 2,829;

Р7,9 = 0,613/2,829 = 0,217 (рад/ч);

за первую смену:

РСР = (0,31 + 0,217)/2 = 0,264 (рад/ч);

на конец первых суток, т.е. К24=5

Р24 = 0,613/5 = 0,123 (рад/ч);

на конец 3-х суток, т.е. К72=7

Р72 = 0,613/7 = 0,088 (рад/ч).

10.Определяем дозу облучения, бэр, полученную на открытой местности за первые сутки :

Д1 сут = 0,613*240,76/0,76 = 9,03 бэр,

что превышает Дуст = 2 бэр. Следовательно, необходимо подобрать или разработать соответствующий режим радиоактивной защиты (РРЗ), который в дальнейшем следует строго соблюдать на ОНХ.

Для принятия решения по защите населения в поселке ОНХ рассчитаем критерий возможной дозы за 10 суток к табл. 10.6, т.е.

Д10 сут = 2*(Рк*tk – Pн*tн),

но так как в табл. 10.5 коэффициенты пересчета К даны на время после аварии на АЭС только до 3 суток, то принимаем

Д10сут = Д3сут + Д7сут ,

тогда

Д3сут = 2*(Р3сут*72-Р3,9*3,9) = 2*(0,088*72-0,31*3,9) = 10,25 бэр, а за период от 3-х до 10 суток, т.е. семикратный период времени радиация снизится в 2 раза и будет соответствовать

Д7 сут = 10,25 / 2 = 5,125 бэр.

В итоге прогнозируемая доза за первые 10 суток будет равна

Д10 сут = 10,25+5,125 = 15,375 бэр, что превышает верхний уровень табл. 10.6 (на все тело) за исключением решения по эвакуации взрослых. Поэтому укрытие, защиту органов дыхания и йодную профилактику взрослых людей, детей, беременных женщин, эвакуацию детей и беременных женщин необходимо проводить в полном объеме, а эвакуацию взрослых людей - осуществить частично, т.е. вначале – население по мере возможности.

11.Определим дозу, полученную на рабочем месте за первую смену

Д4 ч = 0,264*4/7 = 0,15 бэр;

как видим Д8 ч < Дуст , т.е. 0,15 < 2.

По табл. 10.7 определяем дозу от проходящего облака для всех категорий населения при Vср=5 м/с и L=70 км: ДО=0,23 бэр.

Рассчитываем дозу, полученную работающими за время переезда к месту работы и обратно в течение 2 часов:

ДПЕР = ДПР + ДОТ = 0,31*3/4 + 0,264*3/4 = 0,4305 бэр.

Определяем дозу, полученную за время нахождения на открытой местности 2 ч в сутки. Для этого уровень радиации принимаем по наибольшему возможному значению, т.е. в начале облучения Р3,9=0,31 рад/ч, тогда:

ДОТК = 0,31*3/1 = 0,93 бэр.

Определяем дозу, полученную за время отдыха в течение 12 ч, т.е. от конца рабочей смены до истечения первых суток:

ДОТД= (Р7,9+Р24)/2*То/КО = (0,217+0,123)/2*14/2 = 1,19 бэр.

Находим суммарную дозу за сутки:

ДS=ДОТК+Д4ч+ДО+ДПЕР+ДОТД = 0,93+0,15+0,23+0,4305+1,19 = 2,93 бэр > ДУСТ=2 бэр.

Лист

Наибольший вклад в ДS вносит ДОТК. Лучшим решением является увеличение коэффициента Ко для нахождения на открытой местности до 10. Величину До нельзя уменьшить, т.к. она зависит от удаления ОНХ от АЭС. С учетом принятых изменений пересчитываем ДОТК получаем

ДS= 0,93+0,15+0,23+0,4305+0,238 = 1,9785 бэр < ДУСТ=2 бэр.

12. Определяем РРЗ для наших условий: в течение суток работающие ОНХ пребывают на открытой местности 3 ч при Ко=1, в цехе Тр=4 ч при Кр=7, в транспорте 3 ч при Ктр=4 и в жилом каменном доме 14 ч при Ко=10. Для этого вычисляем:

Коэффициент суточной безопасности: для населения Сб = Дсут/Дуст = 9,03/2 = 4,515;

для персонала Сб = 2,93/2 = 1,465; а с учетом пересчета для персонала ОНХ Сб = 1,9785/2 = 0,9.

Коэффициент суточной защищенности: С = 24/(S(Ti/Koi)) = 24/(4/7+3/4+3/1+14/2)=5,488;

а с учетом увеличения коэффициента Ко для нахождения на открытой местности С’ = 24/(S(Ti/Koi)) = 24/(4/7+3/4+3/1+14/10)=5,72.

Сравниваем полученные коэффициенты для персонала ОНХ С>Сб, т.е. при 5,488>4,515. Это указывает на обеспечение радиационной безопасности.

13. Максимально допустимое время работы при Дуст=4 бэр

Тр=Кр(24/С - То/Ко) = 10(24/5,72 - 14/10) = 20 ч, что значительно превышает продолжительность рабочей смены, что также обеспечивает радиационную безопасность.

Вахтовый метод работы – это круглосуточная работа ОНХ в 4 смены. Две смены работают на ОНХ непрерывно в течение 3,5 суток. При этом каждая смена работает 6 ч и 6 ч отдыхает в защитных сооружениях (ЗС). Через 3,5 суток эти смены убывают для отдыха на незараженную местность, а на вахту заступают очередные две смены, прибывшие с незараженной местности.

14. Используя полученные данные в этом пункте, по табл. 10.10-10.11 находим РРЗ работающих ОНХ, так и населения для зоны РЗ А с Р1=0,613 рад/ч, но Р1 превышает значение, указанное в этих таблицах, значит: условное наименование режима защиты 6-7; продолжительность соблюдения режима - 360 суток;

работу на ОНХ организовать вахтовым методом, т.е. круглосуточно в 4 смены непрерывно в течение 3,5 суток. При этом две смены поочередно работают 6 ч в цехе и 6 ч отдыхают в защитных сооружениях, а через 3,5 суток они убывают для отдыха в незараженную местность. На вахту заступают очередные две смены.

Итоговый вывод

ОНХ с поселком в результате аварии на АЭС может попасть в середину зоны А (зона умеренного заражения) по РЗ, а по ВП - в середину зоны Д' (зона опасного внутреннего поражения). При этом уровень радиации к моменту выпадения радиоактивных осадков (через 3,9 ч с момента аварии) составит Р3,9=0,31 рад/ч, что значительно превышает естественный радиационный фон, равный 20 мкР/ч или 2*10-5 рад/ч. Прогнозируемая доза за первые сутки на открытой местности может составить Д1сут=9,03 бэр, что больше Дуст=2 бэр. Следовательно, требуется подобрать и соблюдать соответствующий режим радиационной защиты.

Радиационные поражения людей не ожидаются, так как Д1сут=9,03 бэр < 100 бэр. К тому же рабочие и служащие сохраняют трудоспособность полностью, так как прогнозируемая доза меньше 50 бэр.

Режим радиационной защиты для рабочих и служащих ОНХ следует назначить 6-7 с общей продолжительностью в течение 360 суток. При этом последовательность соблюдения режима такова: не менее 4 ч укрытие в защитных сооружениях или герметизированных помещениях во время отдыха, а работа организуется вахтовым методом в течение 360 суток. Это значит, что ОНХ работает круглосуточно в 4 смены непрерывно в течение 3,5 суток. Его обслуживают 2 смены поочередно: одна работает 6 ч в цехе, а вторая отдыхает 6 ч в защитных сооружениях данного объекта. После 3,5 суток они убывают для отдыха в незараженную местность, а их сменяют очередные две смены, прибывшие из незараженной местности.

Радиационный режим защиты населения поселка не предусматривается, но уровень радиации на 1 ч после аварии Р1=0,613 рад/ч больше 0,2 и 0,3 рад/ч, указанных для населения, проживающего в каменных одно- и многоэтажных домах. Поэтому необходимо дальнейшее рассмотрение вопроса о защите населения. Например, эвакуация его в незараженную местность, где находятся рабочие и служащие ОНХ, работающие на объекте вахтовым методом.

Рассчитанный дозовый критерий для принятия решения о защите составил Д10сут=15,375 бэр, что выше верхнего уровня, указанного в табл. 10.6 за исключением для взрослых людей. Поэтому в качестве защитных мер следует применять укрытие всех людей в защитных сооружениях и защиту органов их дыхания, а с учетом действия радиоактивных осадков на отдельные (критические) органы человека - и йодную профилактику всего населения. В дальнейшем следует предусмотреть эвакуацию детей и беременных женщин, а затем и всех взрослых людей, неработающих на ОНХ вахтовым методом.

Лист

4.1. Технические способы и средства, организационные и технические мероприятия по обеспечению электробезопасности при эксплуатации технических средств ИСЭ.

В вычислительных центрах, включая дисплейные классы, лаборатории вычислительных средств и автоматизированные рабочие места, размещены ЭВМ, ПЭВМ, дисплеи, графопостроители и вспомогательное электрооборудование (кондиционеры, вентиляторы, светильники и т.п.). Их снабжают электроэнергией через сеть напряжением 380/220 В. При таком напряжении возможно возникновение электротравм (в том числе и со смертельным исходом), если не будут соблюдаться регламентированные требования электробезопосности.

Под электробезопасностью понимают систему организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электротока, электродуги, электромагнитного поля и статического и атмосферного электричества.

Электробезопасность в помещениях ВЦ согласно ГОСТ 12.1.019-79* должна обеспечиваться:

1) конструкцией ЭУ;

2) техническими способами и средствами защиты человека от поражения электротоком подразумевают следующие технические способы и средства: защитные оболочки, защитные ограждения (временные и стационарные), безопасное расположение токоведущих частей, изоляция токоведущих частей (рабочая, дополнительная, усиленная, двойная), изоляция РМ, малое напряжение, защитное отключение, предупредительная сигнализация, блокировка и знаки безопасности.

Для защиты от поражения электротоком при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции, рекомендуется применять следующие технические способы:

¨ защитное заземление;

¨ зануление;

¨ выравнивание потенциалов;

¨ защитное отключение;

¨ изоляция нетоковедущих частей;

¨ электрическое разделение сети;

¨ малое напряжение;

¨ контроль изоляции и СНЗ.

К организационным и техническим мероприятиям по предупреждению поражения человека электротоком относятся: к работе в ЭУ допускают лиц не моложе 18 лет, прошедших медицинское освидетельствование, инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности и инструкции в соответствии с занимаемой должностью применительно к выполняемой работе.

Организационными мероприятиями являются:

¨ назначение лиц, ответственных за организацию и безопасность производства работ;

¨ осуществление доступа к проведению работ;

¨ организация надзора за проведением работ;

¨ оформление окончания работы, перерывов, переводов на другие рабочие места, отдыха.

Курсовая работа

Изм

Лист

№ докум

Подп.

Дата

Разраб.

Основные мероприятия по электробезопасности, охране ОС, предупреждению аварий и пожаров в помещении и ликвидации последствий ЧС.

Лит.

Лист

Листов

Пров.

У

ТГТУ ИСЭ-52

Н.контр.

Утв.

Технические мероприятия зависят от вида выполняемых работ в ЭУ. При проведении работ со снятием U в действующих ЭУ или вблизи от них необходимо: отключение установки от источника питания, нахождения заземлений, огорождения РМ и т.д.

Проведение работ на токоведущих частях, находящихся по напряжением, необходимо выполнять по наряду не менее чем двумя лицами, с применением средств электрозащиты и обеспечением безопасного расположения работающих и используемых механизмов и приспособлений.

Все выбросы, сбросы, отходы и другие последствия хозяйственной и иной деятельности человека (в том числе и его быта) в конечном счете сказываются на ОС.

В производственных условиях защита от пылевых и токсичных выбросов обеспечивается прежде всего уменьшением массы выбросов, их локализацией и удалением из воздуха помещений, а также методами очистки воздуха. При защите ОС и ее компонентов от загрязняющих веществ (ЗВ) используются: уменьшение массы выбросов, различные методы очистки выбросов, защита расстоянием и рассеиванием.

Помимо материальных ЗВ (пыли, токсичных веществ, твердых инертных отходов) большой группой загрязнений ОС являются энергетические воздействия. К ним относятся акустические факторы (акустический шум, ультразвук и инфразвук), вибрации и производственные излучения (инфракрасная радиация-тепловое загрязнение, электромагнитные поля и излучения, ионизирующая радиация).

Методы и средства защиты от шума разделяются на архитектурно-планировочные, технические, акустические и организационно-технические.

Из архитектурно-планировочных решений выделяют следующие мероприятия: рациональное размещение производственных зданий относительно источника шума, применение зеленых насаждений, посевов травы.

К техническим методам защиты от шума относится выбор производственного оборудования с лучшими шумовыми характеристиками.

Акустические методы защиты от шума включают звукоизоляцию, звукопоглощение и глушение шума.

К организационно-техническим способам борьбы с шумом относятся своевременная смазка машин и оборудования, ремонты, запрет на проведение шумных работ в ночное время и т.п.

Методы защиты от ультразвука применяют такие же, как и от указанного шума. Единственной спецификой является применение: резиновых перчаток, резиновых ковриков и виброизолирующих покрытий при контактном действии.

Защита от вибраций осуществляется виброгашением, виброизоляцией и вибродемпфированием.

Радикальным методом защиты от теплового загрязнения вод является система оборотного водоснабжения.

Защитные мероприятия от электромагнитного поля: уменьшение излучений в источнике (экранирование, уменьшение напряженности и плотности потока энергии элетромагнитного поля), зонирование территории и установление норм облучения при защите ОС.

Для защиты от СВЧ-излучений применяется изменение направленности излучения за счет увеличения угла места (повышения угла оси луча к линии горизонта) и за счет изменения сектора работы (например, при смене направления захода на посадку).

Обязательной защитной мерой от ионизирующей радиации является строгое соблюдение требований ОСП-72/87 по сбору, удалению и обезвреживанию твердых и жидких отходов.

Лист

Развитие аварийной или опасной ситуации в подавляющем большинстве носит вероятностный характер. Для эффективной профилактики аварий и несчастных случаев необходимы: выявление или идентификация опасностей, их количественная оценка, достоверное прогнозирование возникновения опасных ситуаций и обоснованный выбор мероприятий по предупреждению аварий и катастроф.

Масштабы аварий и катастроф требуют, во-первых, повышения надежности и безопасности на всей цепочке «проектирование – изготовление - эксплуатация». Общий подход к обеспечению безопасности при разработке технических объектов может быть представлен в виде «проект – удаление - защита – предостережение - тренировка». При обнаружении возможных опасностей проектировщик обязан устранить или резко уменьшить вероятность их реализации. При невозможности полного обеспечения БЖД обязан обеспечить удаление человека из опасной зоны (дистанционное управление, применение роботов) или опасных факторов из рабочей зоны (токсических веществ, излучений и т.д.). При невозможности решения проблемы указанными способами необходима разработка соответствующих систем защиты и сигнализации об опасности (предостережение). Последним элементом обеспечения БЖД являются обучение и тренировка работника, овладение навыками безопасной работы. Во-вторых, необходимо совершенствовать специфические для каждой опасности мероприятия и средства по снижению вероятности ее реализации и уменьшению наносимого ею ущерба.

Горючим компонентом в помещениях ВЦ могут быть строительные материалы для акустической и эстетической отделки помещений, перегородки, рамы, двери, полы, мебель, изоляция кабелей и обмоток электродвигателей, конструктивные элементы из пластмасс, жидкости для очистки элементов и узлов ЭВМ от загрязнения. Источником возгорания в ВЦ могут быть электрические искры, дуги, не изолируемые участки элементов и конструкций ЭВМ.

Пожары возникают из-за причин неэлектрического и электрического характера. К причинам неэлектрического характера (около 75% всех пожаров) относят:

1) неосторожное и халатное обращение с огнем (бросание горящих окурков или спичек, оставление без присмотра электронагревательных приборов и т.п.);

2) неправильное устройство или неисправность отопления;

3) неисправность оборудования и нарушение режима производственного процесса;

4) неправильное устройство и неисправность систем вентиляции и КВ;

5) самовоспламенение и самовозгорание отдельных веществ;

6) взрывы пыли, газов, паров.

С целью устранения этих причин предусматривают мероприятия организационного, эксплуатационного, технического и режимного характера. К организационным мероприятиям относят: обучение работающих противопожарным правилам; проведение бесед, инструктажей и т.п.; и эксплуатационным мероприятиям - правильную эксплуатацию техники и оборудования, правильное содержание зданий и территорий; к технологическим мероприятиям - соблюдение противопожарных правил при устройстве отопления, вентиляции и КВ; к режимным мероприятиям - запрещение курения в не установленных местах, производства сварочных работ в пожароопасных помещениях и т.п.

К причинам электрического характера (25% всех пожаров) относят КЗ, перегрузки, большие переходные сопротивления, искрение и электрические дуги, статическое электричество. К мерам предупреждения КЗ и перегрузок относят применение плавких предохранителей и специальных автоматов, включенных в цепь последовательно, а также правильный монтаж сетей, машин, аппаратов в соответствии с требованиями ПУЭ. Кроме того, следует правильно выбирать провода (рассчитывать их сечения) ЭУ, осуществлять профилактические осмотры, ремонты и испытания их.

Лист

В помещениях ВЦ пожары происходят по причинам электрического характера, а также из-за токов утечки, перегретых сопротивлений, неисправной эксплуатации паяльников, электроплит и т.д.

Развитию и распространению пожаров в ВЦ способствуют:

1) конвективная связь между отдельными его помещениями (системы принудительной вентиляции и КВ);

2) пустоты между звукопоглощающими и строительными конструкциями;

3) прохождение кабельных потоков через несколько помещений.

Здания ВЦ должны быть оснащены системами автоматической пожарной защиты (АПЗ), состоящими из автоматической системы ЭПС и УГАП. Они быстро обнаруживают очаг загорания (пожара); автоматически отключают электропитание ЭВМ и систем КВ, локализируют и тушат пожар.

Обследование и проверку соблюдения противопожарного режима проводит Госпожнадзор и пожарно-техническая комиссия предприятия. Эта комиссия проводит не реже 2-4 раз в год пожарно-технические обследования всех объектов предприятия в присутствии ответственных лиц за ПБ по данному объекту и намечает пути и способы устранения выявленных недостатков.

При возникновении ЧС решается комплекс специальных задач по ликвидации их последствий, важнейшей из которых является проведение спасательных и неотложных аварийно-восстановительных работ (СНАВР).

СНАВР выполняются в определенной последовательности и в максимально короткие сроки. На 1 этапе решают вопросы по экстренной защите людей, предотвращению развития или уменьшению воздействий ЧС и подготовке к развертыванию (выполнению) спасательных и неотложных работ. На 2 этапе выполняются АСР, а также работы, начатые на 1 этапе. На 3 этапе решаются вопросы по обеспечению жизнедеятельности населения в районах, пострадавших в результате ЧС. Одновременно начинают работы по восстановлению функционирования объектов экономики.

Исходя из конкретных условий ЧС, поступившей информации о ее характере, масштабах и развитии последствий, определяют конкретный перечень и объем выбранных мер и способов борьбы со стихией и защиты людей, последовательность их проведения, привлечения необходимых сил и средств. СНАВР должны выполняться непрерывно днем и ночью, в любую погоду, в условиях разрушения, пожаров, заражения атмосферы и местности, затопления территории и воздействия других неблагоприятных условий до полного завершения всех работ.

В РФ к АСР относят поисково-спасательные, горноспасательные, газоспасательные и противофонтанные работы, а также работы, связанные с тушением пожаров, ликвидацией медико-санитарных последствий ЧС. Руководство этими и другими работами по ликвидации ЧС осуществляют руководители, назначенные органами госвласти, органами самоуправления или руководителями предприятий, к полномочиям которых отнесена ликвидация данной ЧС. Решение руководителя ликвидации ЧС является обязательным для всех граждан и предприятий, находящихся в зоне данной ЧС. Никто не вправе вмешиваться в его деятельность. В случае крайней необходимости он самостоятельно принимает решения. При этом он незамедлительно информирует соответствующие органы власти и руководство предприятий о принятых им решениях.

Успех проведения СНАВР, а также ремонтно-восстановительных работ после ЧС зависит от заблаговременности подготовки к ним. Началом подготовки служит разработка плана проведения этих работ. Он разрабатывается непосредственно на объекте экономики с учетом конкретных его условий.

Хранить планы СНАВР рекомендуется в надежном месте вне предполагаемого очага ЧС. Традиционно очень подробные , всесторонне обоснованные планы ликвидации аварий есть на предприятиях нефтеперерабатывающей, химической и горнодобывающих отраслей промышленности. Реальность плана СНАВР проверяется на комплексных и командно-штабных учениях по ЧС.

Лист

Заключение

Вопрос обеспечения БЖД работников фирм и предприятий и по сей день является актуальным, что обусловлено прежде всего тем, что обусловлено прежде всего тем, что на протяжении последних лет усугубляется неблагоприятная ситуация в промышленности с охраной труда, а в ОС - с качеством природной среды. Растут число и масштабы техногенных ЧС. В промышленности растет уровень производственного травматизма и профессиональной заболеваемости. Растут и масштабы загрязнения атмосферы.

Рост масштабов производственной деятельности, расширение области применения технических систем, автоматизация производственных процессов приводят к появлению новых неблагоприятных факторов производственной среды, учет которых является необходимым условием обеспечения требуемой эффективности деятельности и сохранение здоровья работников. Поэтому в курсовой работе были рассмотрены возможные поражающие, опасные и вредные факторы производственной среды, также были описаны методы и средства обеспечения БЖД работников, основные мероприятия по электробезопасности, охране ОС, предупреждению пожаров и аварий в помещении и ликвидации последствий ЧС. Кроме того, особое внимание было уделено расчетно-конструктивным решениям по основным СКЗ работников помещения при нормального и аварийном режимах работы.

Курсовая работа

Изм

Лист

№ докум

Подп.

Дата

Разраб.

Заключение

Лит.

Лист

Листов

Пров.

У

ТГТУ ИСЭ-52

Н.контр.

Утв.

Библиографический список

1. Справочная книга для проектирования электрического освещения / Под ред. Г.М. Кнорринга. –Л.: Энергия, 1976.

2. Справочная книга по светотехнике / Под ред. Ю.Б.Айзенберга. –М.: Энергоатомиздат., 1983.

3. СниП II-4-79. Естественное и искусственное освещение. –М.: Стройиздат, 1980.

4. Бережной С.А., Романов В.В., Седов Ю.И. Безопасность жизнедеятельности: Учебное пособие. - Тверь: ТГТУ, 1996 (шифр 722).

5. Практикум по безопасности жизнедеятельности: /С.А. Бережной, Ю.И.Седов, Н.С. Любимова и др.; под ред. Бережного С.А. - Тверь: ТГТУ, 1997 (шифр №772).

6. Сборник типовых расчетов и заданий по экологии: Учебное пособие/ Под ред. Бережного С.А. - Тверь: ТГТУ, 1999 (шифр №943).

7. ГОСТ 12.0.003-74*.ССБТ. Опасные и вредные производственные факторы. Классификация.

8. СанПиН 2.2.2.542-96. Гигиенические требования к видеодисплейным терминалам, ПЭВМ и организации работы. - М.: ИВЦ Госкомсанэпидемнадзора России, 1996.

9. СниП 2.04.05-91. Отопление, вентиляция и кондиционирование/ Госстрой СССР. –М.: АПП ЦИТП, 1992.

10. Рекомендации по совершенствованию условий труда операторов, работающих с дисплеями/Совет Федерации Тверских профсоюзов, Тверской областной центр госсанэпидемнадзора. - Тверь, 1993.

11. ГОСТ 21.614-88. Изображения условные графические электрооборудования и проводок на плане.

12. ГОСТ 21.107-78*. Условные изображения элементов зданий, сооружений и конструкций.

13. Руководство по проектированию цветовой отделки интерьеров жилых, лечебных и производственных зданий. - М.: Стройиздат, 1978.

14. Бережной С.А. Охрана труда в вычислительных центрах: Учебное пособие. - Калинин: КПИ, 1989.

15. Межотраслевые рекомендации по разработке рациональных режимов труда и отдыха. - М.% Экономика , 1975.

16. Смирнов Е.Л. Справочное пособие по НОТ. - М.: Экономика , 1986.

Курсовая работа

Изм

Лист

№ докум

Подп.

Дата

Разраб.

Библиографический список

Лит.

Лист

Листов

Пров.

У

ТГТУ ИСЭ-52

Н.контр.

Утв.

Приложения

Приложение 1. Расчетно - конструктивное решение по размещению светильников с ЛЛ в данном помещении.

Приложение 2. Расчетно - конструктивное решение по размещению кондиционеров в данном помещении.

Приложение 3. Схема зон радиоактивного заражения местности и внутреннего поражения при аварии на АЭС.

Курсовая работа

Изм

Лист

№ докум

Подп.

Дата

Разраб.

Приложения

Лит.

Лист

Листов

Пров.

У

ТГТУ ИСЭ-52

Н.контр.

Утв.
