На рис. 4 показана зависимость величины напряжения шага от расстояния между

человеком и одиночным заземлителем. Напряжение шага наибольшее в положении 1

человека, когда он стоит одной ногой на заземлителе. В положении человека

между заземлителем и зоной нулевого потенциала, когда шаг направлен по

радиусу к заземлителю, напряжение шага имеет промежуточное значение.

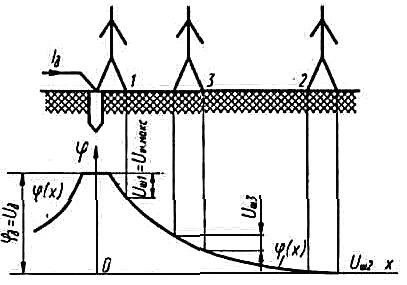

Рис. 4. Величина напряжения шага в зависимости от расстояния между человеком и заземлителем: Uш – напряжение шага.

Заземление предназначается для устранения опасности поражения человека

электрическим током во время прикосновения к нетоковедущим частям,

находящимся под напряжением. Это достигается путем снижения до безопасных

пределов напряжения прикосновения и шага за счет малого сопротивления

заземлителя. Областью применения защитного заземления являются сети

переменного и постоянного тока с изолированной нейтралью источника напряжения

или трансформатора.

Не требуют защитного заземления электроустановки переменного тока напряжением

до 42 В и постоянного тока до 110 В.

Величина сопротивления заземляющего устройства нормируется «Правилами

устройства электроустановок» (ПУЭ). Эта величина для электроустановок до 1000

В с изолированной нейтралью должна быть не более 4 Ом, а если мощность

питающих сеть генераторов или трансформаторов, или их суммарная мощность не

более 100 кВА, то сопротивление должно быть не более 10 Ом.

Для заземления могут быть использованы детали уже существующих сооружений,

которые называются естественными заземлителями:

- металлические и железобетонные конструкции зданий и сооружений,

находящиеся в соприкосновении с землей;

- металлические трубопроводы, проложенные в земле, за исключением

трубопроводов горючих жидкостей и газов;

- свинцовые оболочки кабелей, проложенных в земле;

- обсадные трубы скважин и т. д.

Наименьшие размеры электродов искусственных заземлителей:

- диаметр круглых электродов, мм

- неоцинкованных.................... 10

- оцинкованных ...................... 6

- сечение прямоугольных электродов, мм2 ... 48

- толщина прямоугольных электродов, мм ... 4

- толщина полок угловой стали, мм ........ 4

В качестве заземляющих и нулевых (см. ниже) проводников, соединяющих корпуса

оборудования с заземлителями, могут применяться:

- специальные проводники;

- металлические конструкции оборудования и зданий;

- стальные трубы электропроводок, алюминиевые оболочки кабелей;

- металлические открыто расположенные трубопроводы всех назначений,

за исключением трубопроводов для горючих жидкостей и газов, канализации и

центрального отопления.

Запрещается использовать в качестве заземляющих и нулевых проводников

алюминиевые провода для прокладки в земле, металлические оболочки трубчатых

проводов, несущие тросы тросовой проводки, металлорукава, броню и свинцовые

оболочки проводов и кабелей.

Проводники присоединяют к корпусам оборудования сваркой или болтовым

соединением с обеспечением доступности для контроля или переделки при

ухудшении контакта. Последовательное включение в цепь заземления или

зануления отдельных корпусов оборудования запрещается.

При монтаже заземляющих устройств монтажной организацией контроль за работами

производится со стороны заказчика. При этом отдельно принимаются работы,

которые впоследствии будут скрыты, и в это время, а не после, подписываются

акты на скрытые работы.

Монтажные организации сдают заказчику всю документацию на заземляющие

устройства. На каждое устройство заводится паспорт, в котором отмечаются все

изменения, результаты осмотров и измерений.

При проверке состояния заземления периодически проводятся осмотр видимой

части, проверка цепи между заземлителем и заземляемыми элементами, измерение

сопротивления заземляющего устройства, выборочное вскрытие грунта для осмотра

элементов, находящихся в земле.

4.5. Измерение сопротивления заземляющего устройства

Измерения обычно производят с помощью специального прибора — измерителя

заземлений, например, М-416, работающего на принципе амперметра — вольтметра.

При измерении сопротивления сложного контура, имеющего наибольшую диагональ Д,

токовый электрод Eт располагают на расстоянии 11 = 2Д от края

данного контура, а потенциальный электрод En — поочередно на

расстояниях 0,4, 0,6, 0,51 фиксируя показания прибора. Если сопротивления,

полученные при установке Еп на расстояниях, 0,4 и 0,6l1 отличаются

не более 10%, то принимают значение сопротивления, полученное в положении

потенциального электрода на расстоянии 0,511 а если различие больше 10%, то или

повторяют измерения при увеличении расстояния до Ет в 1.5...2 раза,

или производят измерения при изменении направления токового электрода.

Для вертикальных электродов, расположенных в ряд и соединенных полосой или

для заземлителя, состоящего из полосы, длину полосы принимают за величину Д.

Токовый электрод располагают на расстоянии от края испытываемого заземлителя:

при Д > 40 м l2 = 2Д, при 10 м < Д <= 40 м l2 > 80 м,

при Д<= 10 м l2 = 40 м.

Потенциальный электрод располагается на расстоянии 0,54. Измерение

сопротивления заземления производится, когда оно имеет наибольшие значения:

для северных районов и средней полосы — зимой при наибольшем промерзании

почвы, для южных районов — когда почва наиболее сухая.

Во время приемо-сдаточных испытаний измеренные значения сопротивлении

умножают на коэффициент сезонности, который берется из таблицы.

4.6. Зануление

Зануление (рис. 5) предусматривает глухое заземление нейтрали источника или

трансформатора трехфазного тока, одного вывода источника однофазного тока,

наличие нулевого провода и его повторного заземления.

Заземление нейтрали источника тока имеет целью понизить напряжение на

корпусах оборудования и на нулевом проводе, с которым эти корпуса соединены,

до

безопасного значения при замыкании фазного проводника на землю, при этом

создается путь для тока Iф-з (рис. 5).

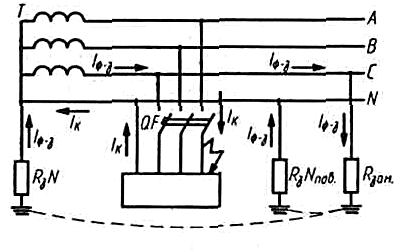

Рис. 5. Схема зануления при наличии короткого замыкания фазы А на корпус и замыкания фазы С на землю: N – нулевой проводник, Iф-з – ток замыкания на землю, Iк – ток короткого замыкания, Rзм – сопротивление заземления нулевого провода, Rзм пов – тоже повторное, Rзам – сопротивление замыкания фазы на землю.

Нулевой защитный проводник предназначен для увеличения тока короткого

замыкания lk c целью воздействия этого тока на защиту. Увеличение lк

происходит за счет уменьшения сопротивления току при наличии нулевого провода

по сравнению с тем, если бы ток шел через землю.

Повторное заземление нулевого провода предназначено для снижения напряжения

на корпусах оборудования при замыкании фазы на корпус как при исправном, так

и при оборванном нулевом проводе.

Зануление в электроустановках до 1000 В применяется в 4-проводных сетях с

глухо-заземленной нейтралью трансформатора или генератора, в сетях с

заземленным выводом источника однофазного тока, в сетях с заземленной средней

точкой источника постоянного тока.

Зануление выполняется в тех же случаях, что и защитное заземление.

Предельные величины сопротивлений заземляющих устройств в системе зануления

приведены в табл. 2.

Таблица 2

Предельные величины сопротивлений заземляющих устройств в системе зануления

Напряжение сети, В		Сопротивление, Ом
линейное 3-фазного тока	однофазного тока	Заземляющего устройства нейтрали трансформатора или генератора	Заземлителя, расположенного у нейтрали	общее всех повторных заземлений нулевого провода	каждого повторного заземления нулевого провода
660	380	2	15	5	15
380	220	4	30	10	30
220	127	8	60	20	60

В качестве нулевых защитных проводников используются нулевые рабочие

проводники, за исключением проводников с передвижным электроприемникам. В

цепи нулевых защитных проводников не должно быть аппаратов, разъединяющих эти

проводники, в том числе предохранителей.

Проверка зануления на соответствие требованиям ПУЭ производится во время

монтажа, при сдаче после монтажа и при эксплуатации.

Проверяют следующие параметры:

- сопротивление заземлений нейтрали и повторных;

- отношение тока однофазного КЗ на корпус и номинального тока плавкой

вставки предохранителя или тока уставки автомата на контролируемом участке

сети, причем это отношение должно быть не менее 3, а для автоматов только с

электромагнитными расцепителями на номинальный ток до 100 А кратность должна

быть не менее 1,4 и для автоматов на ток более 100 А — 1,25.

4.7. Защитное отключение

Устройство защитного отключения (УЗО) состоит из чувствительного элемента,

реагирующего на изменение контролируемой величины, и исполнительного органа,

отключающего соответствующий участок сети.

Чувствительный элемент может реагировать на потенциал корпуса, ток замыкания

на землю, напряжение и ток нулевой последовательности, оперативный ток. В

качестве выключателей могут применяться контакторы, магнитные пускатели,

автоматические выключатели с независимым расцепителем, специальные

выключатели для УЗО.

Назначение УЗО — защита от поражения электрическим током путем отключения ЭУ

при появлении опасности замыкания на корпус оборудования или непосредственно

при касании тоговедущих частей человеком.

УЗО применяется в ЭУ напряжением до 1000 В с изолированной или

глухозаземленной нейтралью в качестве основного или дополнительного

технического способа защиты, если безопасность не может быть обеспечена путем

применения заземления или зануления или если заземление или зануление не

могут быть выполнены по некоторым причинам.

УЗО обязательно для контроля изоляции и отключения ЭУ при снижении

сопротивления изоляции в ЭУ специального назначения, например, в подземных

горных выработках (реле утечки).

Примером УЗО является защитно-отключающее устройство типа ЗОУП—25,

предназначенное для отключения и включения силовых трехфазных цепей при

напряжении 380 В и токе 25 А в системах с глухозаземленной нейтралью, а также

для защиты людей при касании токоведущих частей или корпусов оборудования,

оказавшихся под напряжением.

4.8. Электрическое разделение сетей

Электрическое разделение сетей осуществляется через специальный

разделительный трансформатор, который отделяет сеть с изолированной или

глухозаземленной нейтралью от участка сети, питающего электроприемник. При

этом связь между питающей сетью и сетью приемника осуществляется через

магнитные поля, участок сети приемника и сам приемник не связываются с

землей. Разделительный трансформатор представляет собой специальный

трансформатор с коэффициентом трансформации, равном единице, напряжением не

более 380 В, с повышенной надежностью конструкции и изоляции. От

трансформатора разрешается питание не более одного приемника с током не более

15 А. В качестве разделительных трансформаторов могут быть использованы

трансформаторы понижающие со вторичным напряжением не более 42 В, если они

удовлетворяют требованиям к разделительному трансформатору.

4.9. Использование малого напряжения

Малое напряжение (не более 42 В между фазами и по отношению к земле)

применяется для ручного инструмента, переносного и местного освещения в любых

помещениях и вне их. Оно применяется также в помещениях с повышенной

опасностью и особо опасных для питания светильников местного стационарного

освещения, если они расположены на высоте менее 2,5 м. Распространено в

применении напряжение 36 В, а в замкнутых металлических емкостях должно

применяться напряжение не более 12 В.

4.10. Выравнивание потенциалов

Как известно, напряжение прикосновения или шага получается тогда, когда есть

разность потенциалов между основанием, на котором стоит человек, и корпусами

оборудования, которых он может коснуться, или между ногами. Если соединить

посредством дополнительных электродов и проводников места возможного касания

телом человека, то не будет разности потенциалов и связанной с ней опасности.

Выравнивание потенциалов корпусов электрооборудования и связанных с ним

конструкций и основания осуществляется устройством контурного заземлителя,

электроды которого располагаются вокруг здания или сооружения с заземленным

или зануленным оборудованием. Внутри контурного заземлителя под полом

помещения или площадки прокладываются горизонтальные продольные и поперечные

электроды, соединенные сваркой с электродами контура. При наличии зануления

контур присоединяется к нулевому проводу.

Выравнивание потенциалов корпусов оборудования и конструкций осуществляется

присоединением конструкций и всех корпусов к сети зануления или заземления.

Выравнивание потенциалов применяется как дополнительный технический способ

защиты при наличии зануления или заземления в помещениях с повышенной

опасностью или особо опасных.

Применение выравнивания потенциалов обязательно в животноводческих помещениях.

Устройство выравнивания потенциалов осуществляется по проекту.

5. Режим защиты персонала при работе на лазерах.

5.1.

Промышленное применение лазеров.

В настоящее время области применения лазеров расширяются с каждым днем. После

первого промышленного использования лазеров для получения отверстий в рубинах

для часов эти устройства успешно применяются в самых различных областях.

Мечтатели и фантасты неоднократно предсказывали появления необыкновенных вещей,

в частности луча, отличающегося необыкновенными свойствами. И вот, в 1960г.

первый лазерный луч был получен при накачке маленького кубического кристалла

рубина вспышками света. Несколько лет спустя некоторые физики проводили

испытания по сварке, бурению, гравированию, скрайбированию, сверлению,

синтезу, закаливанию, маркированию, плавлению и формированию структур с

помощью лазерного луча без контакта с материалом.

Лазерные системы делятся на три основные группы: твердотельные лазеры, газовые,

среди которых особое место занимает CO2 - лазер; и полупроводниковые

лазеры. Некоторое время назад появились такие системы, как перестраиваемые

лазеры на красителях, твердотельные лазеры на активированных стеклах.

РУБИН. В лазерах этот кристалл имеет высокий порог генерации и, следовательно,

низкий КПД, обычно 0.5%. Его выходная мощность также сильно зависит от рабочей

температуры, что ограничивает частоту повторения импульсов величиной 10 Гц или

менее. В то же время этот материал термически стоек и не боится перегрева.

Однако его широкое применение ограничивает достаточно высокая стоимость

специально выращенного кристалла, особенно если требуется стержень больших

размеров. Поэтому рубиновые лазеры применяются, когда необходимо излучение

длиной волны 694 нм или не требуется высокая энергия на выходе и КПД не играет

существенной роли. Например, такие лазеры стали широко использоваться для

специальной фотографии - голографии, после того, как удалось добиться

достаточной чувствительности пленки на частоте 694 нм. Эти лазеры более удобны

и для пробивки очень точных отверстий, так как с уменьшением длины

волны размеры точки фокуса, ограничивающийся дифракцией, уменьшаются. Не так

давно некоторые ученые предсказывали, что рубиновый лазер скоро отслужит свой

срок. Однако в настоящее время полупроводниковые приборы на арсениде галлия

(GaAs) могут свариваться с тугоплавкими металлическими проводниками с помощью

импульсного рубинового лазера. Процесс длится 100 нс вместо 5-30 мин, которые

требуются при обычной сварке с последующим отжигом. Это важное достижение

применяется в электронных системах, используемых в спутниковой связи,

радиолокационных станций и ракет, интегральных микроволновых цепях.

ТВЕРДОТЕЛЬНЫЕ ЛАЗЕРЫ на люминесцирующих средах. Это лазеры на стеклах,

активированных неодимом (Nd: YAG), лазеры на кристалле иттрий-литиевого

флюорита, легированного эрбием (ИЛФ, Er: YAG) или их аналоги. Это лазеры с

оптической накачкой. КПД не выше 5%, однако, мощность практически не зависит от

рабочей температуры. Так как это сравнительно дешевый материал, повышение

мощности можно производить простым увеличением размера рабочего элемента. Эти

типы лазеров применяются в лазерной спектроскопии, нелинейной оптике,

лазерной технологии: сварка, закалка, упрочнение поверхности. Лазерные

стекла применяются в мощных установках для лазерного термоядерного синтеза.

ГАЗОВЫЕ ЛАЗЕРЫ. Существует несколько смесей газов, которые могут испускать

вынужденное излучение. Один из газов - двуокись углерода - применяется в N

2 - СО2- и СО - лазерах мощностью >15 кВт. с поперечной

накачкой электрическим разрядом. А также газодинамические лазеры с тепловой

накачкой, у которых основная рабочая смесь: N2+CO2+He или

N2+CO2+H2O. Рассмотрим некоторые возможности

применения таких лазеров промышленных установках.

Известна термическая обработка материалов и деталей обычными средствами.

Предварительный подогрев с использованием газовых лазеров позволяет

обрабатывать материалы более высокой твердости. Прямолинейные участки

многокомпонентных деталей легко свариваются газовыми лазерами, в то

время как непрямолинейные участки свариваются с использованием специальных

поворотных зеркальных систем. Производится лазерная закалка и заточка

деталей. Применяются подобные лазеры в спектроскопии, лазерной химии,

медицине.

Установки на основе СО2 - лазеров мощностью 500 Вт успешно

применяются для лазерного резания по шаблонам и раскройки сталей или

пластмасс, пробивки отверстий, если их диаметр не слишком мал. В общем

случае толщина разрезаемого материала зависит от мощности излучения. В

настоящее время стоимость СО2 - лазеров не особенно высока.

Стоимость газов, применяемых в СО2 - лазерах сопоставима со

стоимостью энергии, потребляемой станками, предназначенными для пробивания

отверстий. Характеристики СО2 - лазеров стабильны. Лазеры легки в

управлении и безопасны при соблюдении правил эксплуатации.

ПРОЧИЕ ГАЗОВЫЕ ЛАЗЕРЫ. Электроразрядные лазеры низкого давления на благородных

газах: He-Ne, He-Xe и др. Это маломощные системы отличаются высокой

монохроматичностью и направленностью. Применяются в спектроскопии,

стандартизации частоты и длины излучения, в настройке оптических систем.

Ионный аргоновый лазер - лазер непрерывного действия, генерирующий зеленый луч.

Накачка осуществляется электрическим разрядом. Мощность достигает нескольких

десятков Вт. Применяется в медицине, спектроскопии, нелинейной оптике.

Эксимерные лазеры. Рабочая среда - смесь благородных газов с F2, Cl

2, фторидами. Возбуждаются сильноточным электронным пучком или поперечным

разрядом. Работают в импульсном режиме в УФ - диапазоне длин волн. Применяются

для лазерного термоядерного синтеза.

Химические лазеры. Рабочая среда - смесь газов. Основной источник энергии -

химическая реакция между компонентами рабочей смеси. Возможны варианты лазеров

импульсного и непрерывного действия. Они имеют широкий спектр генерации в

ближней ИК - области спектра. Обладают большой мощностью непрерывного излучения

и большой энергией в импульсе. Такие лазеры применяются в спектроскопии,

лазерной химии, системах контроля состава атмосферы.

ПОЛУПРОВОДНИКОВЫЕ ЛАЗЕРЫ составляют самую многочисленную группу. Накачка

осуществляется инжекцией через гетеропереход, а также электронным пучком.

Гетеролазеры миниатюрны, имеют высокий КПД. Могут работать как в импульсном,

так и в непрерывном режимах. Несмотря на низкую мощность, они нашли свое

применение в промышленности. Они применяются для спектроскопии, оптической

системах пожаробезопасности. В быту применяются в системах оптической

системах. В последнее время полупроводниковые лазеры, благодаря своим малым

размерам, применяются и в медицине. Лазеры с электронной накачкой

перспективны в системах проекционного лазерного телевидения.

С каждым годом лазеры все прочнее входят в промышленность и быт человека.

5.2. Физиологические эффекты при воздействии лазерного излучения на человека.

Непосредственное воздействие на человека оказывает лазерное излучение любой

длины волны, однако в связи со спектральными особенностями поражаемых органов

и существенно различными предельно допустимыми дозами облучения обычно

различают воздействие на глаза и кожные покровы человека.

5.3. Воздействие лазерного излучения на органы зрения.

Основной элемент зрительного аппарата человека — сетчатка глаза — может быть

поражена лишь излучением видимого (от 0.4 мкм) и ближнего ИК-диапазонов (до 1.4

мкм), что объясняется спектральными характеристиками человеческого глаза. При

этом хрусталик и глазное яблоко, действуя как дополнительная фокусирующая

оптика, существенно повышают концентрацию энергии на сетчатке, что, в свою

очередь, на несколько порядков понижает максимально допустимый уровень (МДУ)

облученности зрачка.[1]

5.4. Защита от лазерного излучения

Лазеры широко применяют в технике, медицине. Принцип действия лазеров основан

на использовании вынужденного электромагнитного излучения, возникающего в

результате возбуждения квантовой системы. Лазерное излучение является

электромагнитным излучением, генерируемым в диапазоне длин волн 0,2—1000 мкм,

который может быть разбит в соответствии с биологическим действием на ряд

областей спектра: 0,2 — 0,4 мкм — ультрафиолетовая область; 0,4 —

0,7—видимая; 0,75 — 1,4 мкм — ближняя инфракрасная; свыше 1,4 мкм — дальняя

инфракрасная область. Основными энергетическими параметрами лазерного

излучения I являются: энергия излучения, энергия импульса, мощность

излучения, плотность энергии (мощности) излучения, длина волны.

При эксплуатации лазерных установок обслуживающий персонал может подвергаться

воздействию ряда опасных и вредных производственных факторов. Основную

опасность представляют прямое, рассеянное и отраженное излучение.

Наиболее чувствительным органом к лазерному излучению являются глаза —

повреждения сетчатки глаз могут быть при сравнительно небольших

интенсивностях.

Лазерная безопасность — это совокупность технических, санитарно-гигиенических

и организационных мероприятий, обеспечивающих безопасные условия труда

персонала при использовании лазеров. Способы защиты от лазерного излучения

подразделяют на коллективные и индивидуальные.

Коллективные средства защиты включают: применение телевизионных систем

наблюдений за ходом процесса, защитные экраны (кожухи); системы блокировки и

сигнализации; ограждение лазерно-опасной зоны. Для контроля лазерного излучения

и определения границ лазерно-опасной зоны применяют калориметрические,

фотоэлектрические и другие приборы.

В качестве средств индивидуальной защиты используют специальные

противолазерные очки, щитки, маски, технологические халаты и перчатки. Для

уменьшения опасности поражения за счет уменьшения диаметра зрачка оператора в

помещениях должна быть хорошая освещенность рабочих мест: коэффициент

естественной освещенности должен быть не менее 1,5 %, а общее искусственное

освещение должно создавать освещенность не менее 150 лк.

Список литературы

1. Алексеев С.В., Усенко В.Р. Гигиена труда. М: Медицина, - 1998.

2. Безопасность жизнедеятельности: Учебное пособие. Ч.2 /Е.А. Резчиков,

В.Б. Носов, Э.П. Пышкина, Е.Г. Щербак, Н.С. Чверткин /Под редакцией Е.А.

Резчикова. М.: МГИУ, - 1998.

3. Варварин В.К., Койлер В.Я., Панов П.А. Справочник по наладке

электрооборудования. Россельхозиздат, - 1979.

4. Долин П.А. Справочник по технике безопасности. М., Энергоиздат, - 1982.

5. Жеребцов И.Н. Основы электроники. М., Энергоатомиздат, - 1989.

6. Звелто О., Принципы лазеров, пер.с англ., М. - 1984.

7. Иванов Б.С. Человек и среда обитания: Учебное пособие, М.: МГИУ, - 1999.

8. Охрана труда в машиностроении: Учебник /Под редакцией Е.Я. Юдина и

С.В. Белова, М. - 1983

9. Промышленное применение лазеров. Под.ред. Г. Кёбнера, М. - 1988.

10. Справочник по лазерам, пер. с англ. А.М. Прохорова. Том 1, М. - 1978.

11. Физическая энциклопедия. Гл.ред. А.М. Прохоров. Том 2, М. - 1990.

[1] Световой диаметр зрачка при расчете МДУ

облучения принимают обычно равным 7 мм. Это не всегда соответствует

действительности. Например, при большой светлоте (физиологическая оценка

яркости) фона — из-за световой адаптации, в пожилом возрасте — из-за уменьшения

чувствительности световых рецепторов.

Страницы: 1, 2, 3, 4
