Безопасность жизнедеятельности
(раздел гражданская оборона)
ОТЧЕТ
по теме 4.4
Особенности ведения АСИДНР на промышленном объекте в чрезвычайных ситуациях
мирного времени.
Практическая работа
Вариант № 1
Взвод: 20
Работу выполнили:
Забненков Д.В.
Семенов Д.А.
Ховавко Д.Ю.
Смирнов Д.А.
Евдокимов А.
Руководитель: Острейко В.И.
Москва 2000.
1. ВОЗМОЖНЫЕ РАЗРУШЕНИЯ И ПОВРЕЖДЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ ЗАВОДА "ЭЛЕКТРОН"
ПРИ ИНТЕНСИВНОСТИ ЗЕМЛЕТРЯСЕНИЯ 7 БАЛЛОВ
Здание цеха № 19 получит умеренные и тяжелые повреждения. Здания цехов № 17,
18 получат легкие и умеренные повреждения.
На электрических подстанциях будет наблюдаться повреждения 25%
изоляторов, автоматики, пультов, выключателей. На электрических
подстанциях будет на 20% разрыв шин и обрыв проводов. В воздушных линиях на
15% разрушаться опоры и будет обрыв проводов. Подземный кабель разрывов не
получит
При повреждении городской сети здание цеха № 19 на нижних этажах будет
загазовано на 9%, а на верхних - на 5%. Здания цехов №17, 18 на нижних этажах
будут загазованы на 5%, на верхних этажах загазованности наблюдаться не
будет.
Система водоснабжения будет готова функционировать на 53%, система
электроснабжения - на 75%, система газоснабжения - на 85%, система
теплоснабжения - на 77%, транспортная система - на 85%, канализационная
система - на 90%, система связи - на 90%.
После восстановительных работ в течении суток система водоснабжения будет
функционировать на 80%, система электроснабжения - на 85%, система
газоснабжения -на 90%, система теплоснабжения - на 85%, транспортная система
- на 90%, канализационная система - на 100%, система связи - на 100%.
№ п/п
Элемент объекта и его наименование
Степень повреждения
Вторичные поражающие факторы
Выводы
1
7-Б печатных плат
2-3
загазов-ть, пожар
тек. ремонт
2
5-Б пластмассовый
2-3
загазов-ть, пожар, хим. заражение
тек. ремонт с примен. СИЗ
3
6-Б гальвано-
химический
1-2
загазов-ть, пожар, хим. Заражение
текущий ремонт
4
11-В сборки узлов
1-2
опасность поражения током
применение СИЗ ремонт
5
15-Б литейный
2-3
пожар, большие температуры
тек.ремонт в ср-х инд. защиты
6
18-В термический
1-2
пожар, загазованность
тек. ремонт с использ. СИЗ
2. ОЦЕНКА ВОЗНИКНОВЕНИЯ И РАЗВИТИЯ ПОЖАРОВ
2.1. Вероятность возникновения и распространения пожаров

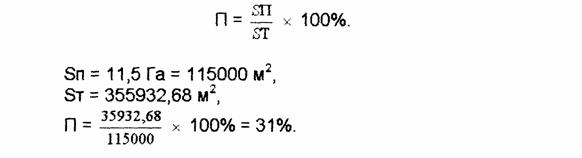

Под плотностью застройки П понимают отношение суммарной площади Sп занимаемой
всеми зданиями, к площади территории объекта Sт
№ п/п
Элемент объекта
категория
пожаро-
опасности
Степень огнестойкости
n,%
l,m
В,
%при
L,м
П,%
1
10-Б энергетический
А
III
31 %
29,17
23
63
2
11-В сборки у злов
д
II
31 %
12,5
57
63
3
14-Б намоточный
Г
III
31%
25
25
63
4
15-Б литейный
Г
III
31 %
12,5
57
63
5
16-Б элеетроремонтный
г
III
31%
25
25
63
6
18-В термический
г
II
31 %
20,83
27
63
7
20-Б транспортный
г
III
31%
62,5
2
63
Вероятность распространения пожара - 63%, т.е. будет гореть большинство
сохранившихся зданий. Чтобы находиться на территории завода нужно
использовать средства защиты от теплового излучения и проводить специальные
противопожарные мероприятия по локализации и тушению пожара.
2.2. Оценка пожарной обстановки при разрушении емкостей с пропаном.
2.2.1. Определение величины теплового потока от огненного шара.
Радиус огненного шара
время его существования
где М - половина массы сжиженного топлива, т.
Поток излучения q, кВт/м2, от огненного шара, падающей на элемент
объекта, определяется по формуле:
q= Е х F x T ,кВт/м2, где Е = 270 кВт/м2 - мощность
поверхностной эмиссии огненного шара,
F - коэффициент, учитывающий фактор угла падения
Коэффициент F и проводимость Т определяются по формулам:
Импульс теплового потока излучения Q, кДж/м2, определяется по формуле: Q = qxt.
r1=390m,
r2=100m,
T1 = 1 - 0,058 ln390 = 0,69,
Т2= 1-0,058 ln100= 0,73,
q1 = 270х0,69х0,0933= 17,4кВт/м2,
q2 = 270х0,73х0,38 = 74,89 кВт/м2,
Q1 = 17,64 х 19,98 = 347,65кДж/м2,
Q2= 74,89 х 19,98 = 1496,4 кДж/м2.
При разрушении емкостей с пропаном люди, находящиеся на расстоянии, меньшем
предельного безопасного радиуса, получат ожоги третьей степени.
В здании КБ будет наблюдаться воспламенение бумаги и изоляции.
Штабеля пиломатериалов у цеха 19 могут воспламениться и обуглиться.
2.2.2. Безопасное расстояние от огненного шара для персонала завода.
R - предельно безопасный радиус (радиус эвакуации) для человека
R=3,5xRo, м,
R= 3,5х128,75= 450,625м.
3. ОЦЕНКА ВОЗДЕЙСТВИЯ ВЗРЫВА ГВПС НА ЭЛЕМЕНТЫ ОБЪЕКТА

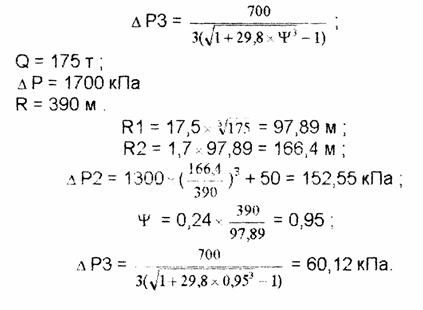

Радиус зоны детонационной волны рассчитывается по формуле:
где Q - масса сжиженного газа, т.
Избыточное давление в зоне детонации принимается постоянным и равным а Р =
1700 кПа.
Радиус зоны поражения продуктами взрыва:
R2 = 1,7xR1.
Избыточное давление в зоне действия продуктов взрыва изменяется от 1350 до
300 кПа и определяется по формуле:
где R - расстояние от центра взрыва до рассматриваемой точки (элемента
объекта), м.
Для расчета избыточного давления в зоне действия воздушной ударной волны
предварительно определяется
относительная величина:
При взрыве ГВПС незащищенные люди, находящиеся в зоне действия воздушной
ударной волны, получат тяжелые контузии и травмы.
У зданий цехов завода будет сильная и средняя степень разрушения.
Оборудование завода также будет с сильной степенью повреждения. Система газо-
и водоснабжения, а также канализационная система не будет повреждена.
Транспорт, линии связи и ЛЭП будут сильно разрушены. Подземный кабель
повреждений не получит.
4. ХИМИЧЕСКАЯ ОБСТАНОВКА НА ЗАВОДЕ В СЛУЧАЕ РАЗРУШЕНИЯ ЕМКОСТЕЙ СО СДЯВ НА ВПС
4.1. Глубина, ширина и площадь заражения СДЯВ
Вертикальная устойчивость атмосферы - инверсия.
4.2. Время подхода зараженного облака к объекту4.3. Продолжительность продолжающего действия СДЯВ4.4. Граница возможных ОХП
В случае разрушения емкостей с хлором на ВПС завод попадает в зону заражения
хлором.
При разрушении емкостей с аммиаком химического заражения на заводе не
произойдет.
4.5. Возможные потери людей в ОХП
Возможные потери рабочих, служащих и населения от СДЯВ в очаге поражения
будут составлять 10% при условии нахождения на открытой местности и 4%, если
люди будут находиться в простейших укрытиях или зданиях.
Выводы: при ликвидации аварии необходимо ограничить выход жидкой фазы,
ограничить растекание СДЯВ, снизить скорость испарения, разбавив хлор и аммиак
водой. Заблаговременно следует провести следующие мероприятия:
1. Усиление защитных свойств емкости.
2. Поддержание в готовности СИЗ.
3. Обучение.
4.0повещение.
При ликвидации последствий аварии нужно принять меры:
1. Прогнозирование химической обстановки.
2. Разведка и определение очага ОХП.
3. Оценка химической обстановки.
4. Проведение спасательных работ: спасение пострадавших и дегазация.
5. РАДИАЦИОННАЯ ОБСТАНОВКА ПРИ АВАРИИ НА АЭС 5.1. Время подхода
радиоактивного облака к заводу5.2. Возможный уровень радиации на время выпадения радиоактивных веществ на
территорию завода5.3. Возможная доза облучение людей за первые 12 часов после аварии на АЭСВывод; Объект попадет в зону загрязнения . Нужно произвести дезактивацию
и дегазацию. Для людей, находящихся в укрытиях, доза облучения не опасна.
5. МЕРЫ ЗАЩИТЫ ПЕРСОНАЛА ЗАВОДА ОТ СДЯВ И РАДИАЦИОННОГО ЗАРАЖЕНИЯ
Среди защитных мероприятий гражданской обороны, осуществляемых
заблаговременно, особо важное место занимает организация оповещение органов
гражданской обороны, формирований и населения об угрозе химического и
радиоактивного заражений.
Оповещение для своевременного доведения до органов гражданской обороны,
формирований населения сигналов, распоряжения и информации гражданской
обороны о эвакуации, радиационной опасности, химическом и
бактериологическом (биологическом) заражении, угрозе затопления, начале
рассредоточения и др.
Эти сигналы и распоряжения доводятся до штабов гражданской обороны объектов
централизованно.
Сокращение сроков оповещения достигается внеочередным использованием
всех видов связи, телевидения и радиовещания, применением специальной
аппаратуры и средств для подачи звуковых и световых сигналов.
Все сигналы передаются по каналам связи и радиотрансляционным сетям, а также
через местные радиовещательные станции. Одновременно передаются указания о
порядке действий населения и формирований, указываются ориентировочное время
начала выпадения радиоактивных осадков, время подхода зараженного воздуха и
вид отравляющих веществ.
Сигналы, поданные вышестоящим штабом, дублируются всеми подчиненными штабами.
С целью своевременного предупреждения населения городов и сельских населенных
пунктов о возникновении непосредственной опасности радиоактивного и
химического заражения и необходимости применения мер защиты установлены
следующие сигналы оповещения гражданской обороны: "Воздушная тревога"; "Отбой
воздушной тревоги";
"Радиационная опасность"; "Химическая тревога".
При угрозе заражения хлором следует надеть промышленные противогазы марки
"В", "М" или гражданские ГП-5, при концентрациях свыше 8,6 мг/л - изолирующие
противогазы.
При отравлении хлором пострадавшему следует надеть противогаз и вывести на
свежий воздух, сделать ему ингаляцию кислородом, дать подышать нашатырным
спиртом. Затем промыть глаза, нос и рот 2%-м раствором соды.
После можно дать теплое молоко с боржоми или содой, кофе. 12
- подготовка к строительству ПВУ
- планирование мероприятий по эвакуации
- накопление СИЗ
- обучение населения
- медицинское обеспечение
- жизнеобеспечение
2. Повышение прочности и устойчивости важнейших элементов объекта и
совершенствование технологического процесса.
- заглубленное размещение элементов производства
3. Повышение устойчивости материально-технического снабжения.
- создание филиалов
- разбиение территории на зоны
4. Повышение устойчивости управления объектом.
5. Разработка мероприятий по уменьшению вероятности возникновения вторичных
факторов поражения и ущерба от них.
6. Подготовка к восстановлению производства после поражения объекта.
- прогнозирование характера разрушения
8. ПРЕДЛОЖЕНИЯ НШ ГО ПО ОРГАНИЗАЦИИ АСИДНР ПРИ ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ
ЗЕМЛЕТРЯСЕНИЯ
При проведении АСИДНР в очаге землетрясения необходимо, прежде всего извлечь
из-под завалов, из полуразрушенных и горящих зданий людей, которым
оказывают первую медицинскую помощь; устроить в завалах проезды;
локализовать и устранить аварии на инженерных сетях, которые угрожают жизни
людей или препятствуют проведению спасательных работ; обрушить или укрепить
конструкции зданий и сооружений, находящихся в аварийном состоянии;
оборудовать пункты сбора пострадавших и медицинские пункты; организуют
водоснабжение.
При землетрясениях для проведения АСИНДР привлекаются спасательные команды,
отряды механизации работ, аварийно-технические команды, другие Формирования,
которые имеют на оснащении бульдозеры, экскаваторы, краны и другие средства
механизации.
НОВОСТИ
ВХОД
ТЕГИ
Рефераты бесплатно, реферат бесплатно, сочинения, курсовые работы, реферат, доклады, рефераты, рефераты скачать, рефераты на тему, курсовые, дипломы, научные работы и многое другое.
время его существования
где М - половина массы сжиженного топлива, т.
Поток излучения q, кВт/м2, от огненного шара, падающей на элемент
объекта, определяется по формуле:
q= Е х F x T ,кВт/м2, где Е = 270 кВт/м2 - мощность
поверхностной эмиссии огненного шара,
F - коэффициент, учитывающий фактор угла падения
Коэффициент F и проводимость Т определяются по формулам:
Импульс теплового потока излучения Q, кДж/м2, определяется по формуле: Q = qxt.
r1=390m,
r2=100m,
T1 = 1 - 0,058 ln390 = 0,69,
Т2= 1-0,058 ln100= 0,73,
q1 = 270х0,69х0,0933= 17,4кВт/м2,
q2 = 270х0,73х0,38 = 74,89 кВт/м2,
Q1 = 17,64 х 19,98 = 347,65кДж/м2,
Q2= 74,89 х 19,98 = 1496,4 кДж/м2.
При разрушении емкостей с пропаном люди, находящиеся на расстоянии, меньшем
предельного безопасного радиуса, получат ожоги третьей степени.
В здании КБ будет наблюдаться воспламенение бумаги и изоляции.
Штабеля пиломатериалов у цеха 19 могут воспламениться и обуглиться.
2.2.2. Безопасное расстояние от огненного шара для персонала завода.
R - предельно безопасный радиус (радиус эвакуации) для человека
R=3,5xRo, м,
R= 3,5х128,75= 450,625м.
3. ОЦЕНКА ВОЗДЕЙСТВИЯ ВЗРЫВА ГВПС НА ЭЛЕМЕНТЫ ОБЪЕКТА
Радиус зоны детонационной волны рассчитывается по формуле:
где Q - масса сжиженного газа, т.
Избыточное давление в зоне детонации принимается постоянным и равным а Р =
1700 кПа.
Радиус зоны поражения продуктами взрыва:
R2 = 1,7xR1.
Избыточное давление в зоне действия продуктов взрыва изменяется от 1350 до
300 кПа и определяется по формуле:
где R - расстояние от центра взрыва до рассматриваемой точки (элемента
объекта), м.
Для расчета избыточного давления в зоне действия воздушной ударной волны
предварительно определяется
относительная величина:
При взрыве ГВПС незащищенные люди, находящиеся в зоне действия воздушной
ударной волны, получат тяжелые контузии и травмы.
У зданий цехов завода будет сильная и средняя степень разрушения.
Оборудование завода также будет с сильной степенью повреждения. Система газо-
и водоснабжения, а также канализационная система не будет повреждена.
Транспорт, линии связи и ЛЭП будут сильно разрушены. Подземный кабель
повреждений не получит.
4. ХИМИЧЕСКАЯ ОБСТАНОВКА НА ЗАВОДЕ В СЛУЧАЕ РАЗРУШЕНИЯ ЕМКОСТЕЙ СО СДЯВ НА ВПС
4.1. Глубина, ширина и площадь заражения СДЯВ
Вертикальная устойчивость атмосферы - инверсия.
4.2. Время подхода зараженного облака к объекту
4.3. Продолжительность продолжающего действия СДЯВ
4.4. Граница возможных ОХП
В случае разрушения емкостей с хлором на ВПС завод попадает в зону заражения
хлором.
При разрушении емкостей с аммиаком химического заражения на заводе не
произойдет.
4.5. Возможные потери людей в ОХП
Возможные потери рабочих, служащих и населения от СДЯВ в очаге поражения
будут составлять 10% при условии нахождения на открытой местности и 4%, если
люди будут находиться в простейших укрытиях или зданиях.
Выводы: при ликвидации аварии необходимо ограничить выход жидкой фазы,
ограничить растекание СДЯВ, снизить скорость испарения, разбавив хлор и аммиак
водой. Заблаговременно следует провести следующие мероприятия:
1. Усиление защитных свойств емкости.
2. Поддержание в готовности СИЗ.
3. Обучение.
4.0повещение.
При ликвидации последствий аварии нужно принять меры:
1. Прогнозирование химической обстановки.
2. Разведка и определение очага ОХП.
3. Оценка химической обстановки.
4. Проведение спасательных работ: спасение пострадавших и дегазация.
5. РАДИАЦИОННАЯ ОБСТАНОВКА ПРИ АВАРИИ НА АЭС 5.1. Время подхода
радиоактивного облака к заводу
5.2. Возможный уровень радиации на время выпадения радиоактивных веществ на
территорию завода
5.3. Возможная доза облучение людей за первые 12 часов после аварии на АЭС
Вывод; Объект попадет в зону загрязнения . Нужно произвести дезактивацию
и дегазацию. Для людей, находящихся в укрытиях, доза облучения не опасна.
5. МЕРЫ ЗАЩИТЫ ПЕРСОНАЛА ЗАВОДА ОТ СДЯВ И РАДИАЦИОННОГО ЗАРАЖЕНИЯ
Среди защитных мероприятий гражданской обороны, осуществляемых
заблаговременно, особо важное место занимает организация оповещение органов
гражданской обороны, формирований и населения об угрозе химического и
радиоактивного заражений.
Оповещение для своевременного доведения до органов гражданской обороны,
формирований населения сигналов, распоряжения и информации гражданской
обороны о эвакуации, радиационной опасности, химическом и
бактериологическом (биологическом) заражении, угрозе затопления, начале
рассредоточения и др.
Эти сигналы и распоряжения доводятся до штабов гражданской обороны объектов
централизованно.
Сокращение сроков оповещения достигается внеочередным использованием
всех видов связи, телевидения и радиовещания, применением специальной
аппаратуры и средств для подачи звуковых и световых сигналов.
Все сигналы передаются по каналам связи и радиотрансляционным сетям, а также
через местные радиовещательные станции. Одновременно передаются указания о
порядке действий населения и формирований, указываются ориентировочное время
начала выпадения радиоактивных осадков, время подхода зараженного воздуха и
вид отравляющих веществ.
Сигналы, поданные вышестоящим штабом, дублируются всеми подчиненными штабами.
С целью своевременного предупреждения населения городов и сельских населенных
пунктов о возникновении непосредственной опасности радиоактивного и
химического заражения и необходимости применения мер защиты установлены
следующие сигналы оповещения гражданской обороны: "Воздушная тревога"; "Отбой
воздушной тревоги";
"Радиационная опасность"; "Химическая тревога".
При угрозе заражения хлором следует надеть промышленные противогазы марки
"В", "М" или гражданские ГП-5, при концентрациях свыше 8,6 мг/л - изолирующие
противогазы.
При отравлении хлором пострадавшему следует надеть противогаз и вывести на
свежий воздух, сделать ему ингаляцию кислородом, дать подышать нашатырным
спиртом. Затем промыть глаза, нос и рот 2%-м раствором соды.
После можно дать теплое молоко с боржоми или содой, кофе. 12
- подготовка к строительству ПВУ
- планирование мероприятий по эвакуации
- накопление СИЗ
- обучение населения
- медицинское обеспечение
- жизнеобеспечение
2. Повышение прочности и устойчивости важнейших элементов объекта и
совершенствование технологического процесса.
- заглубленное размещение элементов производства
3. Повышение устойчивости материально-технического снабжения.
- создание филиалов
- разбиение территории на зоны
4. Повышение устойчивости управления объектом.
5. Разработка мероприятий по уменьшению вероятности возникновения вторичных
факторов поражения и ущерба от них.
6. Подготовка к восстановлению производства после поражения объекта.
- прогнозирование характера разрушения
8. ПРЕДЛОЖЕНИЯ НШ ГО ПО ОРГАНИЗАЦИИ АСИДНР ПРИ ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ
ЗЕМЛЕТРЯСЕНИЯ
При проведении АСИДНР в очаге землетрясения необходимо, прежде всего извлечь
из-под завалов, из полуразрушенных и горящих зданий людей, которым
оказывают первую медицинскую помощь; устроить в завалах проезды;
локализовать и устранить аварии на инженерных сетях, которые угрожают жизни
людей или препятствуют проведению спасательных работ; обрушить или укрепить
конструкции зданий и сооружений, находящихся в аварийном состоянии;
оборудовать пункты сбора пострадавших и медицинские пункты; организуют
водоснабжение.
При землетрясениях для проведения АСИНДР привлекаются спасательные команды,
отряды механизации работ, аварийно-технические команды, другие Формирования,
которые имеют на оснащении бульдозеры, экскаваторы, краны и другие средства
механизации.
