Факторы, приводящие к уменьшению сопротивления тела человека: увлажнение
поверхности кожи; увеличение площади контакта; время воздействия.
Сопротивление рогового (верхнего слоя кожи) от 10 до 100 кОм. Сопротивление
внутренних тканей 800-1000 Ом. Расчетная величина RЧЕЛ = 1000 Ом.
Классификация помещений по опасности поражения электрическим током (ПУЭ-85).
Помещения I класса. Особо опасные помещения.
1.100 % влажность;
2.наличие активной среды.
Помещения II класса. Помещения повышенной опасности поражения эл. током.
1.повышенная температура воздуха (t = + 35 °С);
2.повышенная влажность (> 75 %);
3.наличие токопроводящей пыли;
4.наличие токопроводящих полов;
5.наличие электрических установок (заземленных) — возможности прикосновения
одновременно и к электрической установке и к заземлению или к двум
электрическим установкам одновременно.
Помещения III класса. Мало опасные помещения. Отсутствуют признаки,
характерные для двух предыдущих классов.
Закон Ома в дифференциальной форме: E = i r
r - удельное сопротивление грунта [Ом×м]
i - плотность тока
Т.к. падение напряжения между двумя точками или разность потенциалов
хВ ® ¥ (х ~2 Ом), jВ ~ 0,
Распределение потенциала по поверхности земли осуществляется по закону
гиперболы.
Напряжение прикосновения — это разность потенциалов точек эл. цепи,
которых человек касается одновременно, обычно в точках расположения рук и ног.
Напряжение шага — это разность потенциалов j1 и j2 в поле растекания тока
по поверхности земли между точками, расположенными на расстоянии шага (» 0,8
м).
Виды и анализ электрических сетей
3-х фазная 3-х проводная сеть с изолированной нейтралью
Нормальный режим работы
VПР = VФ; VА = VФ
U до 1000 В
R4 = 1000 Ом
RИЗ = 500000 Ом
мА (легкое дрожание пальцев)
Автоматический режим работы
R4 = 1000 Ом; RЗИ = 100 Ом
мА, I4=346 мА (паралич сердца)
3-х фазная 4-х проводная с заземленной нейтралью
Нормальный режим работы
VФ = 220 В, R4 = 1000 Ом, RН = 4 Ом
мА I4 = 220 мА (паралич сердца)
Автоматический режим работы
R4 = 1000 Ом; RН = 4 Ом; RЗИ = 100 Ом; VФ = 220 В
I4=225 мА (паралич сердца)
Методы и средства защиты: заземление, зануление, отключение и др.
Выбор средств защиты зависит от:
1.режима электрической сети;
2.вида электрической сети;
3.условий эксплуатации
Средства электробезопасности:
1.общетехнические;
2.специальные;
3.средства индивидуальной защиты
Общетехнические средства защиты
1)Рабочая изоляция
2)Для оценки изоляции используют следующие критерии:
3)сопротивление фаз электрической проводки без подключенной нагрузки R1
³0,05;
4)сопротивление фаз электрической проводки с подключенной нагрузкой R2
³0,08 МОм.
5)Двойная изоляция
6)Недоступность токоведущих частей (используются осадительные средства —
кожух, корпус, электрический шкаф, использование блочных схем и т.д.)
7)Блокировки безопасности (механические, электрические)
8)Малое напряжение
9)Для локальных светильников (36 В), для особо опасных помещений и вне
помещений.
10)12 В используется во взрывоопасных помещениях.
11)Меры ориентации (использование маркировок отдельных частей электрического
оборудования, надписи, предупредительные знаки, разно цветовая изоляция,
световая сигнализация).
Снижение напряжения между корпусом, оказавшимся под напряжением (в случае
аварийной ситуации) и землей, до безопасной величины.
Заземление используется в 3-х фазных 3-х проводных сетях с изолированной
нейтралью. Эта система заземления работает в том случае, если
RН £ 4 Ом; V < 1000 В; RН £ 0,5 Ом; V > 1000 В (ПУЭ-85)
Принцип действия зануления
Преднамеренное соединение корпусов электрических установок с многократно
заземленной нейтралью трансформатора или генератора.
Превращение замыкания на корпус в короткое однофазное замыкание за счет
срабатывания токовой защиты, которая отключает систему питания и тем самым
отключается поврежденное устройство.
Принцип действия защитного отключения
Это преднамеренное автоматическое отключение электрической установки от
питающей сети в случае опасности поражения электрическим током.
Условия, при которых выполняется заземление или зануление в соответствии с
требованиями ПУЭ-85.
1.В малоопасных помещениях 380 В и выше переменного тока 440 В и выше
постоянного тока
2.В особо опасных помещениях, помещениях с повышенной опасностью и вне
помещений 42 В и выше переменного тока 110 В и выше пост. тока
3.При всех напряжениях во взрывоопасных помещения.
Заземляющие устройства бывают естественными (используются конструкции зданий)
в этом случае нельзя использовать те элементы, которые при попадании искры
приводят к аварии (взрывоопасные).
Искусственные — контурное и выносное защитное заземляющее устройство.

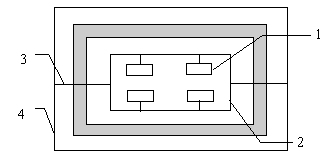

Пример. Контурное заземляющее устройство.
1. электрическая установка;
2. внешний контур;
3. шина заземления;
4. внутренний контур
Требования электрической безопасности к установкам ЭТИ (электротехнических
изделий)
ЭТИ должны быть сконструированы таким образом, чтобы обеспечивалась
электрическая безопасность. Если такие условия создать нельзя, они должны
быть перечислены в инструкции.
ГОСТ 12.2.007.0-75 ССБТ
В соответствии с этим ГОСТом оговариваются классы безопасности.
Многообразие средств защиты и условий эксплуатации привели к унификации
средств защиты. В условиях экспорта-импорта ЭТИ, была создана IP.
IP-30 3 - степень защиты 0 - степень защиты
IP-44 4 - от попадания внутрь 4 - — ² —
IP-5х 5 - оболочки твердых тел х - влаги
IP-54 5 4
Электромагнитное поле
Источник возникновения — промышленные установки, радиотехнические объекты,
медицинская аппаратура, установки пищевой промышленности.
Характеристики электромагнитного поля:
1. длина волны, [м]
2. частота колебаний [Гц]
l = VC/f, где VC = 3×10 м/с
Номенклатура диапазонов частот (длин волн) по регламенту радиосвязи:
Номер диапазона
Диапазон частот f, Гц
Диапазон длин волн
Соответствующее метрическое подразделение
5
30-300 кГц
104-103
НЧ
6
300-3000 кГц
103-102
СЧ (гектометровые)
7
3-30 МГц
102-10
ВЧ (декометровые)
8
30-300 МГц
10-1
метровые
9
300-3000 МГц
1-0,1
УВЧ (дециметровые)
10
3-30 ГГц
10-1 см
СВЧ (сантиметровые)
11
30-300 ГГц
1-0,1 см
КВЧ (миллиметровые)
Электромагнитного поля НЧ часто используются в промышленном производстве
(установках) - термическая обработка.
ВЧ — радиосвязь, медицина, ТВ, радиовещание.
УВЧ — радиолокация, навигация, медицинская, пищевая промышленность.
Пространство вокруг источника электрического поля условно подразделяется на
зоны:
— ближнего (зону индукции);
— дальнего (зону излучения).
Граница между зонами является величина: R=l/2p.
В зависимости от расположения зоны, характеристиками электромагнитного поля
является:
— в ближней зоне ® составляющая вектора напряженности электрического поля [В/м]
составляющая вектора напряженности магнитного поля [А/м]
— в дальней зоне ® используется энергетическая характеристика: интенсивность
плотности потока энергии [Вт/м2],[мкВт/см2].
Вредное воздействие электромагнитных полей
Электромагнитное поле большой интенсивности приводит к перегреву тканей,
воздействует на органы зрения и органы половой сферы. Умеренной
интенсивности: нарушение деятельности центральной нервной системы;
сердечно-сосудистой; нарушаются биологические процессы в тканях и клетках.
Малой интенсивности: повышение утомляемости, головные боли; выпадение волос.
Нормирование электромагнитных полей
ГОСТ 12.1.006-84
Нормируемым параметром электромагнитного поля в диапазоне частот 60 кГц-300
МГц является предельно-допустимое значение составляющих напряженностей
электро и магнитных полей.
, [В/м] , [А/м]
ЭНЕПД - предельно-допустимая энергетическая нагрузка
составляющей напряженности электрического поля в течение рабочего дня [(В/м)
2×ч]
ЭННПД - предельно-допустимая энергетическая нагрузка
составляющей напряженности магнитного поля в течение рабочего дня [(А/м)2
×ч]
Нормируемым параметром электромагнитного поля в диапазоне частот 300 МГц-300
ГГц является предельно-допустимое значение плотности потока энергии.
ППЭПД - предельное значение плотности потока энергии [Вт/м2],[мкВт/см2]
К - коэффициент ослабления биологических эффектов
ЭНППЭПД - пред-доп. величина эн. нагрузки [В/м2×ч]
Т - время действия [ч]
Пред. величина ППЭпд не более 10 Вт/м2 ; 1000 мкВт/см
2 в производственном помещении.
В жилой застройке при круглосуточном облучении в соответствии с СН Þ ППЭ
пд не более 5 мкВт/см2.
Мероприятия по защите от воздействия электромагнитных полей.
1.Уменьшение составляющих напряженностей электрического и магнитного полей в
зоне индукции, в зоне излучения — уменьшение плотности потока энергии, если
позволяет данный технологический процесс или оборудование.
2.Защита временем (ограничение время пребывания в зоне источника
электромагнитного поля).
3.Защита расстоянием (60 — 80 мм от экрана).
4.Метод экранирования рабочего места или источника излучения
электромагнитного поля.
5.Рациональная планировка рабочего места относительно истинного излучения
электромагнитного поля.
6.Применение средств предупредительной сигнализации. Применение средств
индивидуальной защиты.
Ультразвук
Ультразвук — колебание звуковой волны < кГц.
Используется в оптике (для обезжирования, ...)
— Низкочастотные ультразвуковые колебания распространяются воздушным и
контактным путем.
— Высокочастотные - контактным путем.
Вредное воздействие — на сердечно-сосудистую систему; нервную систему;
эндокринную систему; нарушение терморегуляции и обмена веществ. Местное
воздействие может привести к онемению.
Нормирование ультразвука
ГОСТ 12.1.001-89. Нормируются логарифмические уровни звукового давления в
октавных полосах:
12,5 кГц не более 80 дБА
20 кГц 90 дБА
25 кГц 105 дБА
от 31-100 кГц 110 дБА
Меры защиты
1. Использование блокировок.
2. Звукоизоляция (экранирование).
3. Дистанционное управление.
4. Противошумы.
Приборы контроля: виброаккустическая система типа RFT.
Вибрация
Вибрация — механические колебания материальных точек или тел.
Источники вибраций: разное производственное оборудование.
Причина появления вибрации: неуравновешенное силовое воздействие.
Вредные воздействия: повреждения различных органов и тканей; влияние на
центральную нервную систему; влияние на органы слуха и зрения; повышение
утомляемости.
Более вредная вибрация, близкая к собственной частоте человеческого тела (6-8
Гц) и рук (30-80 Гц).
Основные характеристики
1.Колебательная скорость: V, м/с
2.Частота колебаний: f, Гц
3.Среднеквадратичное значение колебательной скорости в соответствии полосе
частот: VC, м/с
4.Логарифмический уровень виброскорости при расчетах и нормировании: LV
=20 lg VC/V0 [дБ]
V0 - пороговое значение колебательной скорости (V0 = 5×10-8 м/с)
По способу передачи вибрации на человека: - общая; - локальная (ноги или руки).
По источнику возникновения: - транспортная; - технологическая; -
транспортно-технологическая.
Нормирование вибрации
I направление. Санитарно-гигиеническое.
II направление. Техническое (защита оборудования).
ГОСТ 12.1.012-90 ССБТ Вибрационная безопасность.
Октава f1¬®f2, f2/f1=2, fСР=
При санитарно-гигиеническом нормировании разных видов вибрации используется
логарифмический уровень виброскорости в октавных полосах среднегеометрических
частот.
Граничные частоты октавных полос:
1,4-2,8 2,8-5,6 5,6-11,2 ... 45-90
2 4 8 . 63 среднегеометрические частоты
Методы снижения вибрации
1.Снижение вибрации в источнике ее возникновения.
2.Конструктивные методы (виброгашение, виброденфирование - подбор
определенных видов материалов, виброизоляция).
3.Организационные меры. Организация режима труда и отдыха.
Использование средств индивидуальной защиты (защита опорных поверхностей).
Основные положения теории ЧС
Техносфера, которая создана человеком для защиты от внешних опасностей по
мере эволюции производства, сама становится источником опасности. Необходимо
предусматривать ряд мер для защиты от них, а также научится прогнозировать
появление такого рода опасностей.
Переход от примитивного оборудования, безопасность при эксплуатации которого
решалась в рамках охраны труда, к автоматизированным системам управления
производственными процессами предусматривает создание теории безопасности,
которое базируется на дисциплинах: экология, охрана труда, математика,
физика, специальные дисциплины.
В решении вопросов теории чрезвычайных ситуаций в свое время находилась
космонавтика.
Аксиома о потенциальной опасности деятельности человека
Всякая деятельность потенциально опасна!
Критерием (количественной оценкой) опасности является понятие риска.
Риск — отношение числа тех неблагоприятных событий или проявлений
опасности к возможному числу за определенный период времени.
Риск гибели вследствие аварий, несчастных случаев и т.д. 1,5×10-3
, у летчиков — 10-2.
Под безопасностью понимается такое состояние деятельности, при котором с
некоторой вероятностью (риском) исключается реализация потенциальной опасности.
Поэтому возникают вопросы, связанные с регламентированием риска.
Нормированный (приемлемый) риск равен 10-6.
Фактический риск в 100 и 1000 раз превышает приемлемый. Нормативный
показатель приемлемого риска не остается постоянным.
БЖД можно определить как область знаний, изучающая безопасности и защиту от них.
Задачи БЖД:
1.Идентификация (распознавание) опасностей с указанием их количественных
характеристик и координат в 3-х мерном пространстве.
2.Определение средств защиты от опасностей на основе сопоставления затрат с
выгодами, т.е. с т.з. экономической целесообразности.
3.Ликвидация отрицательных последствий (опасностей).
Классификация и общие характеристики чрезвычайных ситуаций
Чрезвычайная ситуация — внешне неожиданная, внезапно возникающая
обстановка, которая характеризуется резким нарушением установившегося процесса,
оказывающая значительное отрицательное влияние на жизнедеятельность людей,
функционирование экономики, социальную сферу и окружающую среду.
Классификация:
1.По принципам возникновения (стихийные бедствия, техногенные катастрофы,
антропогенные катастрофы, социально-политические конфликты).
2.По масштабу распространения с учетом последствий.
местные (локальные); объектные; региональные; национальные; глобальные.
3.По скорости распространения событий
внезапные; умеренные; плавные (ползучие); быстро распространяющиеся.
Последствия чрезвычайных ситуаций разнообразны: затопления, разрушения,
радиоактивное заражения, и т.д.
Условия возникновения ЧС.
1.Наличие потенциальных определенных и временных производственных факторов
при развитии тех или иных процессов.
2.Действие факторов риска
·высвобождение энергии в тех или иных процессах;
·наличие токсичных, биологически активных компонентов в процессах и т.д.
3.Размещение населения, а также среды обитания.
Стадии развития ЧС.
1 этап. Стадия накопления тех или иных видов дефекта. Продолжительность:
несколько секунд — десятки лет.
2 этап. Инициирование ЧС.
3 этап. Процесс развития ЧС, в результате которого происходит высвобождение
факторов риска.
4 этап. Стадия затухания. Продолжительность: несколько секунд — десятки лет.
Принципы обеспечения БЖД в ЧС.
1.Заблаговременная подготовка и осуществление защитных мер на территории всей
страны. Предполагает накопление средств защиты для обеспечения безопасности.
2.Деференцированный подход в определении характера, объема и сроков
исполнения такого рода мер.
3.Комплексный подход к проведению защитных мер для создания безопасных и
безвредных условий во всех сферах деятельности.
Безопасность обеспечивается тремя способами защиты: эвакуация; использование
средств индивидуальной защиты; использование средств коллективной защиты.
Затраты на снижение риска аварий м.б. распределены:
1.На проектирование и изготовление систем безопасности
2.На подготовку персонала.
3.На совершенствование управления в ЧС.
Методика измерения риска имеет 4 подхода.
1.Инженерный (в основе лежат данные статистики). Определение риска
осуществляется построением деревьев отказа (например, современная
космонавтика).
2.Модельный (построение моделей взаимодействия опасных и вредных факторов с
человеком и окружающей средой).
3.Экспертный (вероятности различных событий, связь между ними и последствия
аварий, которые определяются опросом специалистов данной области, выступающих
в роле экспертов).
4.Социологический (опрос различных групп населения).
Гражданская оборона.
Ударная волна, параметры, единицы измерения,
особенности воздействия, способы защиты.
Очаг поражения — территории, которые подвергаются воздействию взрыва. В
пределах очага поражения — полное, сильное, частичное и слабое разрушения;
за пределами возникают пожары и незначительные разрушения.
Основные поражающие факторы ядерного взрыва:
· ударная волна;
· световое излучение;
· проникающая радиация;
· электромагнитный импульс.
Основная характеристика ударной волны — это избыточное давление взрыва [Па].
Т.к. распространение ударной волны сопровождается движением воздушных масс, то
динамическое воздействие, под которым оказываются вертикальные конструкции,
носит название давление скоростного напора [Па].
Помимо давления скоростного напора на наземные конструкции действует
давление отражения (основная причина нарушения жестких конструкций).
Степень возможных разрушений подземных сооружений оцениваются избыточным
давлением на поверхность земли. Масштабы разрушения связаны с мощностью
боеприпасов — тротиловый эквивалент [кг].
На масштабы разрушения оказывают влияния: расстояния от центра взрыва;
характер и прочность разрушения; рельеф местности и др.
Особенности воздействия ударной волны.
1.Относительно большая продолжительность действия (несколько секунд).
2.Разряжение, следующее вслед за областью сжатия (способность затекать в
здания).
3.Проникающая радиация — потоки g-излучения и нейтронов при ядерном взрыве.
По мере воздействия на людей радиация изменяет свойство материала, (пластик
превращается в твердое вещество).
4.Радиоактивное заражение (приземное заражение атмосферного слоя воздуха, воды).
Форма следа радиоактивного облака — эллипсоид. Через один час после взрыва на
местности, которая подверглась взрыву, мощность экспоненциальной дозы
равняется 100 Р/ч, через 8 часов она снижается в 10 раз.
Зараженность воздуха и воды оценивается активностью радионуклидов.
Электромагнитный импульс — поражающий фактор, который воздействует на
электронную и электрическую аппаратуру. Это связано с тем, что в результате
ядерного взрыва появляется электромагнитный импульс, который охватывает весь
диапазон частот электрических колебаний, в т.ч. диапазон связи, радиолокации и
электроснабжения.
Для защиты от электромагнитных импульсов используют экранирование линий
электроснабжения.
Травмы при ударной волне делятся на: легкие (при избыточном давлении взрыва
20-40 кПа), средние и тяжелые (от 50 кПа и выше).
Характер разрушений, объем спасательных работ, условия их выполнения в очаге
поражения зависят от давления ударной волны, рельефа местности, метеоусловий,
расположения населенных пунктов.
Зона разрушений подразделяется: сильная, средняя (завалы), слабые.
Зоны пожаров: сплошных, в завалах, отдельных пожаров.
Рефераты бесплатно, реферат бесплатно, сочинения, курсовые работы, реферат, доклады, рефераты, рефераты скачать, рефераты на тему, курсовые, дипломы, научные работы и многое другое.
хВ ® ¥ (х ~2 Ом), jВ ~ 0,
Распределение потенциала по поверхности земли осуществляется по закону
гиперболы.
Напряжение прикосновения — это разность потенциалов точек эл. цепи,
которых человек касается одновременно, обычно в точках расположения рук и ног.
Напряжение шага — это разность потенциалов j1 и j2 в поле растекания тока
по поверхности земли между точками, расположенными на расстоянии шага (» 0,8
м).
1. электрическая установка;
2. внешний контур;
3. шина заземления;
4. внутренний контур
Требования электрической безопасности к установкам ЭТИ (электротехнических
изделий)
ЭТИ должны быть сконструированы таким образом, чтобы обеспечивалась
электрическая безопасность. Если такие условия создать нельзя, они должны
быть перечислены в инструкции.
ГОСТ 12.2.007.0-75 ССБТ
В соответствии с этим ГОСТом оговариваются классы безопасности.
Многообразие средств защиты и условий эксплуатации привели к унификации
средств защиты. В условиях экспорта-импорта ЭТИ, была создана IP.
IP-30 3 - степень защиты 0 - степень защиты
IP-44 4 - от попадания внутрь 4 - — ² —
IP-5х 5 - оболочки твердых тел х - влаги
IP-54 5 4
, [В/м]
, [А/м]
ЭНЕПД - предельно-допустимая энергетическая нагрузка
составляющей напряженности электрического поля в течение рабочего дня [(В/м)
2×ч]
ЭННПД - предельно-допустимая энергетическая нагрузка
составляющей напряженности магнитного поля в течение рабочего дня [(А/м)2
×ч]
Нормируемым параметром электромагнитного поля в диапазоне частот 300 МГц-300
ГГц является предельно-допустимое значение плотности потока энергии.
ППЭПД - предельное значение плотности потока энергии [Вт/м2],[мкВт/см2]
К - коэффициент ослабления биологических эффектов
ЭНППЭПД - пред-доп. величина эн. нагрузки [В/м2×ч]
Т - время действия [ч]
Пред. величина ППЭпд не более 10 Вт/м2 ; 1000 мкВт/см
2 в производственном помещении.
В жилой застройке при круглосуточном облучении в соответствии с СН Þ ППЭ
пд не более 5 мкВт/см2.
Мероприятия по защите от воздействия электромагнитных полей.
1.Уменьшение составляющих напряженностей электрического и магнитного полей в
зоне индукции, в зоне излучения — уменьшение плотности потока энергии, если
позволяет данный технологический процесс или оборудование.
2.Защита временем (ограничение время пребывания в зоне источника
электромагнитного поля).
3.Защита расстоянием (60 — 80 мм от экрана).
4.Метод экранирования рабочего места или источника излучения
электромагнитного поля.
5.Рациональная планировка рабочего места относительно истинного излучения
электромагнитного поля.
6.Применение средств предупредительной сигнализации. Применение средств
индивидуальной защиты.
При санитарно-гигиеническом нормировании разных видов вибрации используется
логарифмический уровень виброскорости в октавных полосах среднегеометрических
частот.
Граничные частоты октавных полос:
1,4-2,8 2,8-5,6 5,6-11,2 ... 45-90
2 4 8 . 63 среднегеометрические частоты
VФ
U до 1000 В
мА (легкое дрожание пальцев)
мА, I4=346 мА (паралич сердца)
мА I4 = 220 мА (паралич сердца)
I4=225 мА (паралич сердца)
