Содержание

1. Исторические сведения....................3

1. Исторические сведения

Развитие отечественной спутниковой радионавигационной системы (СРНС) ГЛОНАСС

имеет уже практически сорокалетнюю историю, начало которой положено, как чаще

всего считают, запуском 4 октября 1957 г. в Со­ветском Союзе первого в

истории человечества искусственного спутника Зем­ли (ИСЗ). Измерения

доплеровского сдвига частоты передатчика этого ИСЗ на пункте наблюдения с

известными координатами позволили определить параметры движения этого

спутника.

Обратная задача была очевидной: по измерениям того же доплеровского сдвига

при известных координатах ИСЗ найти координаты пункта наблюдения.

Научные основы низкоорбитальных СРНС были существенно развиты в процессе

выполнения исследований по теме "Спутник" (1958—1959 гг.). Основное внимание

при этом уделялось вопросам повышения точности навигационных определений,

обеспечения глобальности, круглосуточности применения и независимости от

погодных условий.

Проведенные работы позволили перейти в 1963 г. к опытно-конструк­торским

работам над первой отечественной низкоорбитальной системой, по­лучившей в

дальнейшем название "Цикада".

В 1979 г. была сдана в эксплуатацию навигационная система 1-го поко­ления

"Цикада" в составе 4-х навигационных спутников (НС), выведенных на круговые

орбиты высотой 1000 км, наклонением 83° и равномерным распреде­лением

плоскостей орбит вдоль экватора. Она позволяет потребителю в сред­нем через

каждые полтора-два часа входить в радиоконтакт с одним из НС и определять

плановые координаты своего места при продолжительности нави­гационного сеанса

до 5 ... 6 мин.

В ходе испытаний было установлено, что основной вклад в погрешность

навигационных определений вносят погрешности передаваемых спутниками

собственных эфемерид, которые определяются и закладываются на спутники

средствами наземного комплекса управления. Поэтому наряду с

совершенст­вованием бортовых систем спутника и корабельной приемоиндикаторной

ап­паратуры, разработчиками системы серьезное внимание было уделено вопро­сам

повышения точности определения и прогнозирования параметров орбит

навигационных спутников.

Была отработана специальная схема проведения измерений параметров орбит

средствами наземно-комплексного управления, разработаны методики

прогнозирования, учитывающие все гармоники в разложении геопотенциала.

Проведены работы по уточнению координат измерительных средств и вычислению

коэффициентов согласующей модели геопотенциала, предназначенной специ­ально

для определения и прогнозирования параметров навигационных орбит. В

результате точность передаваемых в составе навигационного сигнала

собст­венных эфемерид была повышена практически на порядок и составляет в

на­стоящее время на интервале суточного прогноза величину » 70 ... 80 м, а

среднеквадратическая погрешность определения морскими судами своего

ме­стоположения уменьшилась до 80 ... 100 м.

Для оснащения широкого класса морских потребителей разработаны и серийно

изготавливаются комплектации приемоиндикаторной аппаратуры "Шхуна" и "Челн".

В дальнейшем спутники системы "Цикада" были дооборудованы прием­ной

измерительной аппаратурой обнаружения терпящих бедствие объектов, которые

оснащаются специальными радиобуями, излучающими сигналы бедст­вия на частотах

121 и 406 Мгц. Эти сигналы принимаются спутниками систе­мы "Цикада" и

ретранслируются на специальные наземные станции, где про­изводится вычисление

точных координат аварийных объектов (судов, самоле­тов и др.).

Дооснащенные аппаратурой обнаружения терпящих бедствие спутники "Цикада"

образуют системы "Коспас". Совместно с американо-франко-ка­надской системой

"Сарсат" они образуют единую службу поиска и спасения, на счету которой уже

несколько тысяч спасенных жизней.

Успешная эксплуатация низкоорбитальных спутниковых навигацион­ных систем

морскими потребителями привлекла широкое внимание к спутни­ковой навигации.

Возникла необходимость создания универсальной навига­ционной системы,

удовлетворяющей требованиям всех потенциальных потре­бителей: авиации,

морского флота, наземных транспортных средств и косми­ческих кораблей.

Выполнить требования всех указанных классов потребителей низкоорби­тальные

системы в силу принципов, заложенных в основу их построения, не могли.

Перспективная спутниковая навигационная система должна обеспечи­вать

потребителю в любой момент времени возможность определять три

про­странственные координаты, вектор скорости и точное время. Для получения

потребителей трех пространственных координат беззапросным методом требу­ется

проведение измерений навигационного параметра не менее чем до четы­рех

спутников, при этом одновременно с тремя координатами местоположения

потребитель определяет и расхождение собственных часов относительно шка­лы

времени спутниковой системы.

Исходя из принципа навигационных определений, выбрана структура спутниковой

системы, которая обеспечивает одновременную в любой момент времени

радиовидимость потребителей, находящимся в любой точке Земли, не менее

четырех спутников, при минимальной общем их количестве в системе. Это

обстоятельство ограничило высоту орбиты навигационных спутников 20 тыс. км,

(дальнейшее увеличение высоты не ведет к расширению зоны радиообзора, а,

следовательно, и к уменьшению необходимого количества спутников в системе).

Для гарантированной видимости потребителем не менее четырех спутников, их

количество в системе должно составлять 18, однако оно было увеличено до 24-х

с целью повышения точности определения собственных координат и скорости

потребителя путем предоставления ему возможности выбора из числа видимых

спутников четверки, обеспечивающей наивысшую точность.

Одной из центральных проблем создания спутниковой системы, обеспечивающей

беззапросные навигационные определения одновременно по нескольким спутникам,

является проблема взаимной синхронизации спутниковых шкал времени с точностью

до миллиардных долей секунды (наносекуд), поскольку рассинхронизация

излучаемых спутниками навигационных сигналов в 10 нс вызывает дополнительную

погрешность в определении местоположения потребителя до 10 ... 15 м.

Решение задачи высокоточной синхронизации бортовых шкал времен потребовало

установки на спутниках высокостабильных бортовых цезиевых стандартов частоты с

относительной нестабильностью 1•1013 и наземного водородного

стандарта с относительной нестабильностью 1×1014, а также

создания наземных средств сличения шкал с погрешностью 3 ... 5 нс.

С помощью этих средств и специального математического обеспечения

производится определение расхождений бортовых шкал времени с наземной шкалой

и их прогнозирование для каждого спутника системы. Результат прогноза в виде

поправок к спутниковым часам относительно наземных закладываются на

соответствующие спутники и передаются ими в составе цифровой информации

навигационного сигнала. Потребителями таким образом устанавливается единая

шкала времени. Расхождение этой шкалы с наземной шкалой времени системы не

превышает 15 ... 20 нс.

Второй проблемой создания высокоорбитальной навигационной систем является

высокоточное определение и прогнозирование параметров орбит навигационных

спутников.

Достижение необходимой точности эфемерид навигационных спутнике потребовало

проведения большого объема работ по учету факторов второго порядка малости,

таких как световое давление, неравномерность вращения Земли и движение ее

полюсов, а также исключение действия на спутник в полете реактивных сил,

вызванных негерметичностью двигательных установок газоотделением материалов

покрытий.

Для экспериментального определения параметров геопотенциала на орбиты

навигационных спутников были запущены два пассивных ИЗС "Эталон ("Космос-1989"

и "Космос-2024"), предназначенных для измерения параметров их движения

высокоточными квантово-оптическими измерительным средствами. Благодаря этим

работам достигнутая в настоящее время точность эфемерид навигационных спутников

при прогнозе на 30 ч составляет: вдоль орбиты — 20 м; по бинормали к

орбите — 10 м; по высоте 5 м (СКО).

Летные испытания высокоорбитальной отечественной навигационной

системы, получившей название ГЛОНАСС, были начаты в октябре 1982 г. за­пуском

спутника "Космос-1413"..."

В 1995 г. было завершено развертывание СРНС ГЛОНАСС до ее штат­ного состава

(24 НС). В настоящее время предпринимаются большие усилия по поддержанию

группировки.

Разработаны самолетная аппаратура АСН-16, СНС-85, АСН-21, наземная аппаратура

АСН-15 (РИРВ), морская аппаратура "Шкипер" и "Репер" (РНИИ КП) и др.

Основным заказчиком и ответственным за испытания и управление сис­темами

являются Военно-космические силы РФ.

В рассматриваемый период времени в США также проведены интенсив­ные

разработки СРНС. В 1958 г. в рамках создания первого поколения атом­ных

ракетных подводных лодок "Полярис" была создана система "Транзит" (аналог

СРНС "Цикада"), введенная в строй в 1964 г.

В начале 70-х годов начаты работы по созданию СРНС второго поколе­ния —

ОР5/"Навстар" (аналога отечественной системы ГЛОНАСС). Спутни­ковая

радионавигационная система GPS полностью развернута в 1993 г.

В соответствии с Постановлением Правительства РФ № 237 от 7 марта 1995 г.

основными направлениями дальнейших работ являются:

· модернизация СРНС ГЛОНАСС на основе модернизированного спутника

ГЛОНАСС-М с повышенным гарантийным сроком службы (пять лет«и более вместо

трех в настоящее время) и более высокими техническими характери­стиками, что

позволит повысить надежность и точность системы в целом;

· внедрение технологии спутниковой навигации в отечественную

эконо­мику, науку и технику, а также создание нового поколения навигационной

аппаратуры потребителей, станций дифференциальных поправок и контроля

целостности;

· разработка и реализация концепции российской широкозонной

дифференциальной подсистемы на базе инфраструктуры Военно-космических сил ее

взаимодействия с ведомственными региональными и локальными дифференциальными

подсистемами, находящимися как на территории России, так и за рубежом;

· развитие сотрудничества с различными международными и зарубежными

организациями и фирмами в области расширения использования возможностей

навигационной системы ГЛОНАСС для широкого круга потребителей;

· решение вопросов, связанных с использованием совместных

навигационных полей систем ГЛОНАСС и GPS в интересах широкого круга

потребителей мирового сообщества: поиск единых подходов к предоставлен услуг

мировому сообществу со стороны космических навигационных систем, согласование

опорных систем координат и системных шкал времени; выработка мер по

недопущению использования возможностей космических навигационных систем в

интересах террористических режимов и группировок.

Работы в указанных направлениях ведутся в соответствии с требованиями,

выдвигаемыми различными потребителями (воздушными, морскими речными судами,

наземными и космическими средствами, топогеодезическими,

землеустроительными и другими службами).

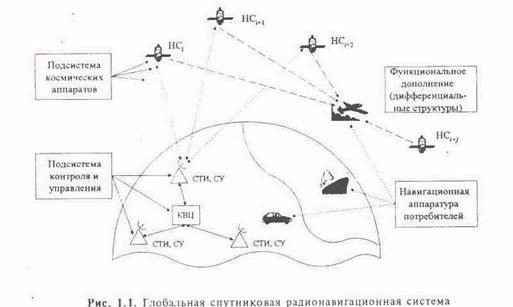

Структура спутниковых радионавигационных систем

Структура, способы функционирования и требуемые характеристики подсистем СРНС

во многом зависят от заданного качества навигационного обеспечения и

выбранной концепции навигационных измерений. Для достижения таких важнейших

качеств, как непрерывность и высокая точ­ность навигационных определений, в

глобальной рабочей зоне в составе со­временной СРНС типа ГЛОНАСС и GPS

функционируют три основные под­системы (рис. 1):

Ø космических аппаратов (ПКА), состоящая из навигационных ИСЗ (в

дальнейшем ее называем сетью навигационных спутников (НС) или космиче­ским

сегментом);

Ø контроля и управления (ПКУ) (наземный командно-

измерительный комплекс (КИК) или сегмент управления);

Ø аппаратура потребителей (АП) СРНС (приемоиндикаторы (ПИ) или

сег­мент потребителей). Разнообразие видов приемоиндикаторов СРНС

обеспечи­вает потребности наземных, морских, авиационных и космических (в

преде­лах ближнего космоса) потребителей.

Основной операцией, выполняемой в СРНС с помощью этих сегментов, является

определение пространственных координат местоположения потреби­телей и

времени, т. е. пространственно-временных координат (ПВК). Эту опе­рацию

осуществляют в соответствии с концепцией независимой навигации,

предусматривающей вычисление искомых навигационных параметров

непо­средственно в аппаратуре потребителя. В рамках этой концепции в СРНС

выбран позиционный способ определения местоположения потребите­лей на основе

беззапросных (пассивных) дальномерных измерений по сигна­лам нескольких

навигационных искусственных спутников Земли с известны­ми координатами.

Выбор концепции независимой навигации и использование беззапрос­ных измерений

обеспечили возможность достижения неограниченной пропу­скной способности

СРНС. По сравнению с зависимой навигацией, не преду­сматривающей процедуры

вычислений ПВК в ПИ СРНС, произошло усложне­ние аппаратуры потребителей.

Однако современные достижения в области технологий сделали возможной

реализацию таких подходов при решении про­блемы навигационных определений в

СРНС.

Высокая точность определения местоположения потребителей обуслов­лена многими

факторами, включая взаимное расположение спутников и пара­метры их

навигационных сигналов. Структура космического сегмента обеспе­чивает для

потребителя постоянную видимость требуемого числа спутников.

В настоящее время считается целесообразным введение в состав СРНС

региональных дополнительных систем, обеспечивающих реализацию наиболее

строгих требований потребителей. Эти структуры позволяют существенно повысить

точность обсерваций, обнаруживать и идентифицировать нарушения в режимах

работы СРНС, недопустимое ухудшение качества ее функциониро­вания и

своевременно предупреждать об этом потребителей, т. е. они могут осуществлять

контроль целостности системы и поддерживать режим диффе­ренциальных

измерений.

2.1. Подсистема космических аппаратов

Подсистема космических аппаратов СРНС состоит из определенного числа

навигационных спутников. Основные функции НС — формирование и излучение

радиосигналов, необходимых для навигационных определений по­требителей СРНС,

контроля бортовых систем спутника подсистемой контроля и управления СРНС. С

этой целью в состав аппаратуры НС обычно включают:

радиотехническое оборудование (передатчики навигационных сигналов и

телеметрической информации, приемники данных и команд от КИК, антенны, блоки

ориентации), ЭВМ, бортовой эталон времени и частоты (БЭВЧ), сол­нечные

батареи и т. д. Бортовые эталоны времени и частоты обеспечивают практически

синхронное излучение навигационных сигналов всеми спутника­ми, что необходимо

для реализации режима пассивных дальномерных измере­ний в аппаратуре

потребителей.

Навигационные сигналы спутников содержат дальномерные компоненты и компоненты

служебных сообщений. Первые используют для определения в аппаратуре

потребителей СРНС навигационных параметров (дальности, ее производных, ПВК и

т. д.), вторые — для передачи потребителям координат спутников, векторов их

скоростей, времени и др. Основная часть служебных сообщений спутника

подготовлена в наземном командно-измерительном ком­плексе и передана по

радиолинии на борт спутника. И только небольшая их часть формируется

непосредственно бортовой аппаратурой.

Дальномерные компоненты навигационных сигналов содержат две со­ставляющие,

отличающиеся обеспечиваемой ими точностью навигационных определений

(стандартной и более высокой). В аппаратуре гражданских потре­бителей

обрабатывается сигнал стандартной точности. Для использования сиг­нала

высокой точности требуется санкция военных органов.

Выбор состава и конфигурации орбитальной группировки НС может обеспечить

заданную рабочую зону, возможность реализации различных мето­дов

навигационно-временных определений (НВО), непрерывность и точность НВО,

диапазон изменения параметров радиосигналов НС и т. д. Например, увеличение

высоты полета НС современных средневысотных СРНС до при­мерно 20 000 км

позволяет принимать сигналы каждого НС на значительных территориях

(приблизительно на половине поверхности Земли). И тогда не­сколько НС,

расположенных на определенных орбитах, могут формировать сплошное, с точки

зрения наземного и авиационного потребителя, радиона­вигационное поле

(глобальную рабочую зону).

Соответствующие характеристики сигналов НС и способы их обработки позволяют

проводить навигационные измерения с высокой точностью.

В современных СРНС типа ГЛОНАСС и GPS большое внимание уделя­ется взаимной

синхронизации НС по орбитальным координатам и излучаемым сигналам, что

обусловило применение к ним термина "сетевые СРНС".

2.2. Наземный командно-измерительный комплекс

Подсистема контроля и управления представляет собой комплекс назем­ных

средств (командно-измерительный комплекс — КИК), которые обеспечи­вают

наблюдение и контроль за траекториями движения НС, качеством

функ­ционирования их аппаратуры; управление режимами ее работы и параметрами

спутниковых радиосигналов, составом, объемом и дискретностью передавае­мой со

спутников навигационной информации, стабильностью бортовой шка­лы времени и

др.

Обычно КИК состоит из координационно-вычислительного центра, (КВЦ), станций

траекторных измерений и управления (СТИ), системной (наземного) эталона

времени и частоты (СЭВЧ).

Периодически при полете НС в зоне видимости СТИ, происходит наблюдение за

спутником, что позволяет с помощью КВЦ определять и прогнозировать

координатную и другую необходимую информацию. Затем эти данные вкладывают в

память бортовой ЭВМ и передают потребителям в служебном сообщении в виде

кадров соответствующего формата.

Синхронизация различных процессов в СРНС обеспечивается с помо­щью

высокостабильного (атомного) системного эталона времени и частоты, который

используется, в частности, в процессе юстировки бортовых эталонов времени и

частоты навигационных спутников СРНС.

2.3. Навигационная аппаратура потребителей СРНС

Приемоиндикаторы СРНС, состоящие из радиоприемника и вычислите­ля,

предназначены для приема и обработки навигационных сигналов спутни­ков с

целью определения необходимой потребителям информации (прост­ранственно-

временных координат, направления и скорости, пространственной ориентации и т.

п.).

Пространственное положение потребителя обычно определяется в приемоиндикаторе

в два этапа: сначала определяются текущие координаты спутни­ков и первичные

навигационные параметры (дальность, ее производные и др.) относительно

соответствующих НС, а затем рассчитываются вторичные — географическая широта,

долгота, высота потребителя и т. д.

Сравнение текущих координат потребителей с координатами выбранных

навигационных точек (точек маршрута, реперов и т. п.) позволяет сформиро­вать

в ПИ сигналы для управления различными транспортными средствами. Вектор

скорости потребителя вычисляют путем обработки результатов измере­ний

доплеровских сдвигов частоты сигналов НС с учетом известного вектора скорости

спутника. Для нахождения пространственной ориентации потребите­ля в

приемоиндикаторе СРНС осуществляются разностные измерения с ис­пользованием

специальных антенных решеток.

2.4. Взаимодействие подсистем СРНС в процессе определения текущих координат

спутников

Способ функционирования современных СРНС позволяет отнести их к радиомаячным

навигационным средствам. Однако необходимость постоянного определения текущих

координат НС и выбора из них видимых потребителю НС и рабочего созвездия

исправных НС существенно отличает СРНС от тра­диционных радиомаячных РНС

(РСБН, РСДН), в которых координаты радио­маяков известны и постоянны.

Непрерывное нахождение текущих координат НС, движущихся с большими

изменяющимися но времени скоростями, пред­ставляет собой сложную задачу.

Координаты НС могут быть определены в общем случае на КИК или не­посредственно

на спутнике (самоопределяющиеся НС). В настоящее вре­мя отдается предпочтение

первому подходу. Это связано с тем, что существуют хорошо апробированные на

практике методы и средства решения этой про­блемы в наземных условиях. В

современных СРНС управление НС осуществ­ляется с ограниченных территорий и,

следовательно, не обеспечивается по­стоянное взаимодействие КИК и сети НС. В

связи с этим выделяют два этапа решения этой задачи. На первом этапе в

аппаратуре КИК измеряют ко­ординаты спутников в процессе их пролета в зоне

видимости и вычисляют па­раметры их орбит. Эти данные прогнозируются на

фиксированные (опорные) моменты времени, например на середину каждого

получасового интервала предстоящих суток, до выработки следующего прогноза.

Спрогнозированные координаты НС и их производные (эфемериды) передаются

на НС, а затем в виде навигационного (служебного) сообщения, соответствующего

указанным моментам времени, потребителям. На втором этапе в аппаратуре

потребителя по этим данным осуществляется последующее прогнозирование координат

НС, т. е., вычисляются текущие координаты НС в интервалах между опорными

точ­ками траектории. Процедуры первичного и вторичного прогнозирования

коор­динат проводят при известных закономерностях движения НС.

В отличие от самоопределяющихся НС, рассмотренный вариант функционирования

СРНС обеспечивает упрощение аппаратуры спутников за счет усложнения структуры

Страницы: 1, 2
