Четверть века назад Генеральным конструкторам П.О.Сухим была одобрена идея

создания легкого самолета-штурмовика (ЛСШ) и дано указание на проведение

работ по формированию облика самолета.-прообраза ныне всимирно известного

штурмовика СУ-25 и его многочисленных модификация.

Идея создания специализированного штурмовика ,предназначенного для

непосредственной авиационной поддержки сухопутных войск на поле боя

,сформировалась на основе всестороннего анализа:

-опыт применения штурмовой авиации во II-й мировой войне и локальных

конфликтах пятидесятых шестидесятых годов;

-состояние парка и боевых возможностей зарубежной и отечественной тактической

авиации-как использовавшейся ,так и предназначавшейся для решения штурмовых

задач;

состава и характеристик объектов сухопутных войск (СВ) вероятного противника

на поле боя и в ближней тактической глубине;

организации системы противовоздушной обороны (ПВО) СВ и ее характеристик ;

-американской программы AX по созданию самолета- штурмовика непосредственной

поддержки сухопутных войск (уже в ходе разработки проекта)

Анализ убедительно свидетельствовал о необходимости проведения работ по

созданию специализированного штурмовика.

АЭРОДИНАМИЧЕСКАЯ КОМПОНОВКА

По своей аэродинамической компоновке штурмовик Су-25 - самолет, выполненный

по нормальной аэродинамической схеме, с высоко расположенным крылом.

Аэродинамическая компоновка самолета настроена на получение оптимальных

характеристик на дозвуковых скоростях полета.

Крыло самолета имеет трапецевидную форму в плане, с углом стреловидности по

передней кромки 20 градусов, с постоянной относительной толщиной профиля по

размаху крыла. Крыло самолета имеет площадь плановой проекции 30,1 м.кв. Угол

поперечного V крыла составляет - 2,5 градуса.

Выбранные законы по размаху крутки и кривизны профиля обеспечили

благоприятное развитие срыва потока на больших углах атаки, которое, которое

начинается вблизи задней кромки крыла в его средней части, что приводит к

значительному увеличению момента на пикировании и естественным образом

препятствует попаданию самолета на закритические углы атаки.

Нагрузка на крыло выбрана из условий обеспечения полета у земли в условиях

турбулентной атмосферы не скоростях вплоть до максимальной скорости полета.

Так как исходя из условий полета в турбулентной атмосфере нагрузка на крыло

достаточно высока, то для обеспечения высокого уровня взлетно-посадочных и

маневренных характеристик необходима эффективная механизация крыла. Для этих

целей на самолете реализована механизация крыла, состоящая из выдвижных

предкрылков и двухщелевых трехсекционных (маневр-взлет-посадка) закрылков.

Приращение момента от выпущенной механизации крыла, парируется перестановкой

горизонтального оперения.

Установка на концах крыла контейнеров (гондол), в хвостовых частях которых

расположены расщепляющиеся щитки, позволила увеличить величину максимального

аэродинамического качества. Для этого оптимизирована форма поперечных сечений

контейнеров и место их установки относительно крыла. Продольные сечения

контейнеров представляют собой аэродинамический профиль, а поперечные сечения

- овальные с уплотненной верхней и нижней поверхностями. Испытания в

аэродинамических трубах подтвердили расчеты аэродинамиков на получение при

установке контейнеров более высоких значений

макси-мального аэродинамического качества.

Тормозные щитки, установленные в крыльевых контейнерах, удовлетворяют всем

стандартным требованиям к ним - увеличению сопротивления самолета не менее

чем вдвое, при этом их выпуск не приводит к перебалансировке самолета и

уменьшению его несущих свойств. Тормозные щитки выполнены расщепляющимися,

что позволило увеличить их эффективность на 60%.

На самолете применен фюзеляж с боковымим нерегулируемыми воздухозаборниками с

косым входом. Фонарь с плоским лобовиком плавно переходит в гаргрот,

расположенный на верхней поверхности фюзеляжа. Гаргрот в хвостовой части

фюзеляжа сливается с хвостовой балкой, разделяющей гондолы двигателей.

Хвостовая балка - платформа для установки горизонтального оперения с рулем

высоты и однокилевого вертикального оперения с рулем направления. Хвостовая

балка заканчивается контейнером парашютно-тормозной установки (ПТУ).

Аэродинамическая компоновка штурмовика Су-25 обеспечивает:

- получение высокого аэродинамического качества в крейсерском полете и

больших коэффициентов подъемной силы на режимах взлета и посадки, а также на

маневрировании;

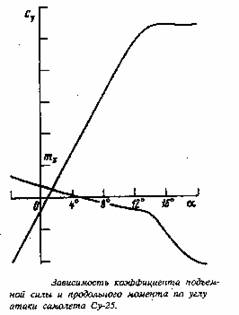

- благоприятное протекание зависимости продольного момента по углу атаки,

что препятствует выходу на большие закритические углы атаки и, тем самым,

повышает безопасность полета;

- высокие маневренные характеристики при атаке наземных целей;

- приемлемые характеристики продольной устойчивости и управляемости на всех

режимах полета;

- установившийся режим пикирования с углом 30 градусов при скорости 700 км/час.

Высокий уровень аэродинамического качества и несущих свойств обеспечили

возможность возвращения самолета с большими повреждениями на аэродром.

КОМПОНОВКА И КОНСТРУКЦИЯ ФЮЗЕЛЯЖА

Фюзеляж самолета имеет эллипсовидное сечение, выполнен по схеме полумонокок.

Конструкция фюзеляжа сборно-клепанная, с каркасом, состоящим из продольного

силового набора - лонжеронов, балок, стрингеров и поперечного силового набора

- шпангоутов. Технологически фюзеляж разделяется на следующие основные

части:

- головную часть фюзеляжа с откидным носком, откидной частью фонаря,

створками передней опоры шасси;

- среднюю часть фюзеляжа со створками главных опор шасси ( к средней части

фюзеляжа крепятся воздухозаборники и консоли крыла);

- хвостовую часть фюзеляжа, к которой крепятся вертикальное и горизонтальное

оперение.

Контейнер тормозного парашюта представляет собой законцовку хвостовой части

фюзеляжа.Эксплутационных разъемов фюзеляж самолета не имеет.

В конструктивно-компановочном плане головную часть самолета можно разделить

на следующии отсеки:

-носовую часть фюзеляжа,расположенную перед кабиной и представляющую из себя

негермитичный водозащещенный отсек радиоэлектронного оборудования,имеющую

сборно-клепную конструкцию и не разъемный стык с кабиной.Для обеспечения

доступа к радиоэлектронному оборудования,размещенного в отсеке,на боковых

поверхностях носовой части физюляжа выполнены быстросъемные люки,а в передней

части откидной носок ,который откидывается вверх ,а в закрытом виде

фиксируется с помощи направляющих штырей и замков;

кабину с фонарем летчика ,изготовленную из тетановых плит,сваренных между

собой.В стенках кабины имеются отверстия для прохода коммуникаций и гнезда

для такелажных узлов.На полу кабины установлена поперечная

балка,воспренемающая нагрузку от узлов крепления подкоса передней опоры

шасси.На задней стенки кабины установлены направляющие рельсы кресла. В

кабине установлены приборные доски и пульты,органы управления самолетом и

двигателем,катапультное кресло летчика.На левом борту самолета установлена

откидная подножка,ниша которая имеет коробчетое сечение.Кабина выполнена

негерметичной,пылезащещенной с избыточным давлением 0,03-0,05 атмосфер.Плита

авиационной титановой брони,из которых сварена кабина имеет толщину от 10 до

24 мм.Потери избыточного давления в кабине сведены до минимум за счет

герметизации швов и стыков, уплотнение выходов тяг и

трубопроводов;ненадувного уплотняющего шланга по всему периметру разъема на

откидной части фонаря;

-фонарь летчика состоит из неподвижной передний и откидной частей.Откидная

часть фонаря крепится на фюзеляже с помощью

замков,жестко закрепленных на подфонарной раме и на левом боковом профиле

откидной части. закрытия Открытие фонаря производится в ручную.Подвижная

часть откидывается при эксплуатации вправо.При аварийном сбросе фонарь

откидывается назад.

- негерметичный подкабинный отсек, расположенный между 4-м и 7-м шпангоутами,

в котором установлена авиационная пушка калибра 30 мм с патронным ящиком,

системой сбора звеньев и выброса стрелянных гильз и размещена встроенная

лебедка для подъема и опускания патронного ящика. Пушка установлена на

силовой балке, прикрепленной к полу кабины и к передней консольной белке;

- нишу передней опоры шасси, расположенную частично в подкабинном отсеке и

частично в закабинном. Нишу окантовывают бимсы. Снизу ниша закрывается двумя

створками. Для защиты радиоэлектронного оборудования, расположенного в

закабинном отсеке, в нише колеса установлен защитный кожух, выполненный

съемным для облегчения доступа к оборудованию;

- закабинный отсек, расположенный между кабиной (шпангоут 7) и передним

топливным баком (шпангоут 11), представляет собой

пылевлагозащищенный отсек радиоэлектронного оборудованию Для обеспечения

доступа к оборудованию на верхней и боковых поверхностях головной части

фюзеляжа имеются быстросъемные люки. На левом борту в нише бакабинного отсека

расположена встроенная откидная трехсекционная стремянка, предназначенная для

входа в кабину и подъема на центральную часть фюзеляжа и крыло без

использования неземных средств.

Средняя часть фюзеляжа в конструктивно-компоновочном плане делится на

следующие отсекам:

- передний топливный бак, собранный из клепанных (за исключением нижней -

фрезерованной) панелей, расположен между 11-м и 18-м шпангоутами. Для доступа

внутрь бака на боковой поверхности имеется люк. В верхней части топливного

бака имеется дополнительная надстройка, на верхней поверхности которой

расположены агрегаты топливной системы, в том числе заливная горловина;

-расходный топливный бак расположен между 18-м и 21-м шпангоутами. В нижней

панели бака выполнен люк для обеспечения доступа внутрь бака. Крышка люка

выполнена из бронеплиты, В задней стенке бака расположен круглый

технологический люк;

- центроплан, установленный сверху, в средней части фюзеляжа, служит для

крепления консолей крыла. Центроплан представляет из себя топливный бак-

отсек, часть расходного бака. Состоит из верхней и нижней фрезерованных

панелей, соединенных между собой нервьюрами и передней и задней стенками и

технологическими люками в них. Консоли

крыла крепятся к центроплану при помощи фланцевого стыка по контуру силовых

нервюр;

- ниши главных опор шасси. расположенные под передним топливным баком (между

12-м и 18-м шпангоутами) слева и справа от плоскости симметрии фюзеляжа.

Верхняя часть ниши главных опор ограничена воздушными каналами. Ниша каждой

главной опоры шасси закрыта тремя створками;

- негерметичный, водозащитный гаргрот, расположенный в верхней части фюзеляжа

над передним топливным баком и центропланом между 11 и 20 шпангоутами.

Гаргрот служит для размещения трубопроводов дренажа и наддува баков топливной

системы, жесткой проводки системы управления самолетом и других коммуникаций.

Гаргрот разделен двумя продольными стенками на три секции - центральную и две

боковые;

- воздушные каналы, проходящие через среднюю часть фюзеляжа от

воздухозаборников к мотоотсекам двигателей. Воздушные канады проложены в

фюзеляже с зазором относительно топливных баков и опираются на шпангоуты

фюзеляжа.

Хвостовая часть фюзеляжа конструктивно-компоновочно делится на следующие отсеки:

- хвостовую балку-платформу для установки вертикального и горизонтального

оперения. Силовой каркас балки образован поперечным набором шпангоутов и

продольным набором верхних, средних и нижних лонжеронов и стрингеров.

Хвостовая балка состоит из отсеков, в которых размещено оборудование

самолетных систем и систем двигательной установки, а также силовой привод

перестановки стабилизатора и контейнер тормозных парашютов. Негерметичный,

водозащищенный отсек оборудования расположен в хвостовой балке между 21-м и

35-м шпангоутами. Верхняя секция обшивки хвостовой балки перед килем

выполнена в виде съемных крышек люков. На нижней поверхности балки также

находятся люки с откидными крышками на замках или болтах. По бортам балки

имеются съемные люки для подхода к узлам подвески двигателей. Узлы навески

вертикального оперения и стабилизатора установлены на силовых шпангоутах

балки. На боковых поверхностях хвостовой балки установлены обтекатели (

зализы) гондол двигателей;

- две негерметичные мотогондолы двигателей, расположенные по бортам хвостовой

балки фюзеляжа. Каждая мотогондола состоит из несъемной части, состыкованной

с хвостовой балкой фюзеляжа, и съемной части - хвостового кока. На силовых

шпангоутах мотогондол установлены узлы крепления двигателей. Внутренними

стенками мотогондол служат боковые стенки хвостовой балки фюзеляжа. нижняя

поверхность несъемных частей мотогондолы состоит из переднего и заднего

откидных капотов, обеспечивающих доступ к двигателю. На мотогондолах имеется

ряд эксплуатационных люков. На верхней поверхности каждой мотогондолы

установлено по одному воздухозаборнику охлаждения двигательного отсека.

КОМПОНОВКА И КОНСТРУКЦИЯ КРЫЛА

На штурмовике Су-25 установлено свободгнонесущее, высокомеханизированное

крыло малой стреловидности и большого удлинения.

Крыло состоит их двух консолей, соединенных с центропланом, составляющим одно

целое в фюзеляжем. Крыло выполнено по кессонной схеме, поэтому силовую основу

каждой консоли составляет кессон, к которому крепятся носовая и хвостовая

части консоли. На торцах консолей установлены гондолы с тормозными щитками.

Кессон крыла воспринимает все внешние нагрузки и передает их на центроплан.

Кессон крепится к центроплану болтами посредством фланцевого стыка по контуру

бортовой нервюры.

Кессон состоит из переднего и заднего лонжеронов, верхней и нижней панелей и

нервюр. Внутренняя часть кессона, ограниченная лонжеронами и нервюрами,

выполнена герметичной и является топливным баком-отсеком.

На каждой консоли крыла установлено по пять точек подвески вооружения.

Основные передние узлы точек подвески установлены по силовым нервюрам на

переднем лонжероне со стороны кессона. Из пяти держателей, установленных на

каждой консоли крыла, четыре взаимозаменяемых держателя типа БДЗ-25,

обеспечивающих пременение всех видов бомбардировочного, ракетного и

артиллерийского вооружения, и подвесных топливных баков; один пилон-

держатель, предназначенный для установки пускового устройства АПУ-60 для

управляемых ракет класса “воздух-воздух” Р-60. Все держатели крепятся к крылу

при помощи шкворневых соединений.

В носовой части крыла расположены тяги управления элеронами, система

управления предкрылками, жгуты системы управления вооружением, идущие к

держателям, электропроводка. Силовой набор носовой части состоит из носков,

верхней и нижней обшивок. Часть носков выполнена силовыми, и на них

установлены опорные элементы, по которым скользят рельсы предкрылков при их

выдвижении и уборке.

Хвостовая часть консоли расположена между кессоном и задней стенкой. В

хвостовой части расположены выходные патрубки трубопроводов топливной

системы, трубопроводы и агрегаты гидравлической системы управления

закрылками, тормозными щитками, бустера управления элеронами. В хвостовой

части по осям гидроцилиндров управления закрылками установлены обтекатели

гидроцилиндров, состоящие из двух частей: неподвижной, закрепленной на нижней

части консоли, и подвижной, закрепленной на гидроцилиндре управления

закрылком. Силовой набор хвостовой части состоит из диафрагм, верхней и

нежней обшивок, В хвостовой части расположены кронштейны навески закрылков и

элеронов.

На конце каждой консоли крыла установлены гондолы с тормозными щитками.

Тормозные щитки расположены в хвостовой части гондолы и являются ее

естественным продолжением. верхние и нижние основные щитки кинематически

связаны между собой и открываются вверх и вниз на одинаковый угол, равный 55

градусам. Привод щитков гидравлический. Верхний и нижний основные щитки имеют

дополнительные щитки, которые кинематически связаны с каркасом гондолы. При

отклонении основных щитков одновременно отклоняются и дополнительные, и, при

максимальном угле открытия основных щитков, равном 55 градусам,

дополнительные щитки отклоняются на угол 90 градусов относительно наружной

плоскости основных щитков. Площадь тормозных щитков составляет 1,2 кв.м.

Крепление гондол к крылу осуществляется контурным угольником по верхней и

нижней панелям кессона крыла и фитингами со стенками лонжеронов.

На нижней поверхности гондол установлены фары, а на боковой поверхности с

внешней стороны - бортовые аэронавигационные огни и разъемы наземного

переговорного устройства. На гондолы устанавливаются также противобликовые

щитки, предназначенные для защиты кабины от засветки фарами.

На каждой консоли крыла установлен пятисекционный предкрылок, двухсекционный

закрылок и элерон.

Предкрылок установлен по всему размаху консоли. каждая секция предкрылка

имеет по два рельса дл навески на носовую часть консоли. Управление

предкрылком обеспечивается двумя приводами. В корневой части третьей секции

предкрылка имеется ступенька по теоретическому контуру, образующая “зуб” по

передней кромке предкрылка. Конструкция предкрылка состоит из диафрагм, в том

числе силовых, по которым крепятся рельсы, в верхней и нижней обшивок. Секции

предкрылка соединяются между собой штырями. Угол отклонения на маневре - 6

градусов, на взлете и посадке - 12 градусов.

Обе секции закрылка каждой консоли двухщелевые, сдвижные, с дефлектором.

Внутренние и внешние секции закрылка попарно взаимозаменяемы. Закрылки

установлены на кронштейнах хвостовой части крыла на стальных ползунах и на

роликах-ловителях.

Силовой набор каждой секции закрылка состоит из лонжерона, двух силовых

рельсовых нервюр, силовой преводной нервюры, диафрагм, верхней и нежней

обшивок. Все секции закрылков взаимозаменяемы.

Над любой частью закрылка закреплен неподвижно связанный с ним дефлектор.

Предкрылки и закрылки трехпозиционные, имеют положения: полетное, маневренное

и взлетно-посадочное. Угол отклонения закрылка на маневре - 10 градусов, на

взлете и посадке - 40 градусов.

Элерон крыла расположен в концевой части крыла. Элерон имеет три узла

навески и осевую компенсацию.

Силовой набор элерона состоит из лонжерона, передней стенки, набора носков и

нервюр, верхней и нежней обшивок, лобовиков и балансирами и хвостового

профиля. Балансиры прикреплены к передней стенке элерона. Угла отклонения

элерона + - 23 градуса.

КОНСТРУКЦИЯ ОПЕРЕНИЯ

Горизонтальное оперение самолета Су-25 состоит их двух консолей стабилизатора

и центроплана, составляющих единое целое. Стабилизатор имеет три установочных

положения и управляется с помощью привода. Стабилизатор навешивается двумя

узлами на силовой шпангоут хвостовой балки, имеет поперечное V, равное +5

градусов.

Продольный набор стабилизатора состоит из двух неразъемных лонжеронов,

передних стенок, стрингеров, поперечный набор - из нормальных и силовых

нервюр. На силовых нервюрах установлены узлы навески стабилизатора и его

привода. К переднему лонжерону стабилизатора крепятся несъемные лобовики.

Руль высоты состоит из двух раздельных половин, связанных между собой

карданным валом. На каждой половине руля высоты установлен бустер, а на

правой половине дополнительно установлен триммер.

Руль высоты имеет аэродинамическую компенсацию и весовую балансировку. Каждая

половина руля высоты навешивается на стабилизатор по трем узлам.

Триммер и бустера также имеют аэродинамическую компенсацию и весовую

балансировку.

Вертикальное оперение самолета состоит из киля, руля направления и демпфера

рыскания.

Киль состоит из центральной силовой части, лобовика и радиопрозрачной

законцоки. Продольный набор центральной силовой части киля состоит из трех

лонжеронов, передней стенки и стрингеров, поперечный набор - из нервюр, в том

числе силовой бортовой нервюры и замыкающей концевой нервюры по стыку с

радиопрозрачной законцовкой. Киль крепится к фюзеляжу по трем силовым

шпангоутам. Лобовик киля съемный и крепится на болтах к передней стенке

силовой части.

В верхней части киля ниже радиопрозрачной законцовки установлен хвостовой

аэронавигационный огонь. в киле установлены блоки регистрации полетных

параметров системы “Тестер”. В основании киля установлены воздухозаборники

системы охлаждения генераторов.

Руль направления имеет аэродинамическую и весовую компенсацию, навешивается

на киль на трех узлах. На руле направления расположен триммер и

кинематический сервокомпенсатор. На задней кромке руля направления

установлены балансировочные пластины.

Конструктивно руль направления состоит из лобовика, передней стенки,

лонжерона, нервюр, обшивки и хвостового профиля.

Демпфер рыскания - верхняя часть руля направления - имеет аэродинамическую и

весовую балансировку, навешивается на киль на двух шарнирных опорах. Демпфер

рыскания состоит из лобовика, передней стенки, лонжерона, нервюр, обшивки и

хвостового профиля.

КОНСТРУКЦИЯ ВОЗДУХОЗАБОРНИКОВ

На самолете Су-25 установлены нерегулируемые боковые воздухозаборники с

косыми овальными входами, представляющие собой передние части воздушных

каналов двигателей.

Для уменьшения потерь полного давления на входе в компрессор двигателя при

работе на месте и при малых скоростях полета, воздухозаборники имеют

скругленные входные кромки.

Между бортами фюзеляжа и воздухозаборниками расположены дозвуковые клинья

слива пограничного слоя, накопившегося на поверхности фюзеляжа, и имеющие

ширину 60 мм. Для улучшения работы воздухозаборника на больших углах атаки,

плоскость входа воздухозаборника скошена при виде сбоку на 7 градусов.

Воздухозаборники имеют сборно-клепанную конструкцию. носок воздухозаборника

имеет продольные диафрагмы для увеличения жесткости конструкции на входе

воздушного канала. Внутренняя обшивка воздухозаборника подкреплена кольцевыми

шпангоутами, воспринимающими нагрузку разрежения и давления в воздушном

канале.

В верхней части каждого воздухозаборника, над воздушным каналом расположены

отсеки самолетного оборудования. доступ к которым обеспечивается через

съемные люки. На верхней поверхности правого воздухозаборники установлен

заборник воздухо-воздушного радиатора системы кондиционирования.

Страницы: 1, 2
